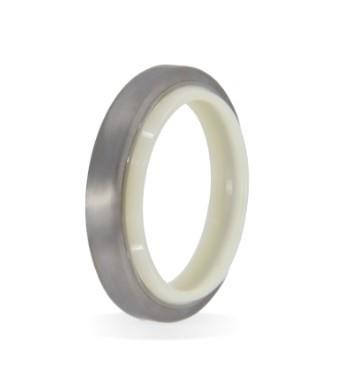

70x84x11/8 mm ölçüsündeki A207-070 PU, A207 profilli 92 PU / SAC saclı toz keçesi olarak hidrolik silindirlerde kullanılır.
Saclı toz keçesi ne için kullanılır?
saclı toz keçesi olan A207-070 PU, dışarıdaki toz, kir ve nemin silindire girmesini engeller. Sac gövdeye PU’nun vulkanize edilmesiyle üretilen, açık kanala sıkı geçme takılan toz keçesidir. Nutring dudaklı kısmı mil üzerinden dışarı çıkan yağ filmini azaltır. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A207-070 PU hangi mil / silindir çapına uyar?
Tabloya göre mil çapı Ød = 70 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Çalışma sıcaklığı ve hızı nedir?
A207-070 PU için tabloya göre çalışma sıcaklığı -30/+100 °C, kayma hızı en fazla 0.5 m/s. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Yüzey pürüzlülüğü neden önemlidir?
Tabloda çalışma sıcaklığı için Ra -30/+100 °C, kayma hızı için Ra 0.5 m/sn, malzeme için Ra 92 PU / SAC, dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
A207-070 PU montajında nelere dikkat edilir?
Toz keçesi dudağı dışarıya, kirli tarafa bakacak şekilde takılır. Saclı tipler uygun aparatla kanala çakılır. Kanal genişliği tabloya göre B = 11 mm’dir. Uygun montaj aparatıyla çakılmalı, dudaklar ve kanal hasar görmemelidir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+100 °C sıcaklık aralığında kullanın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Çift dudaklı yapısı nedeniyle arkadaki boğaz keçesiyle arasında basınç oluşabilir; yerinden çıkmayı önleyen bir tasarım önerilir.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
