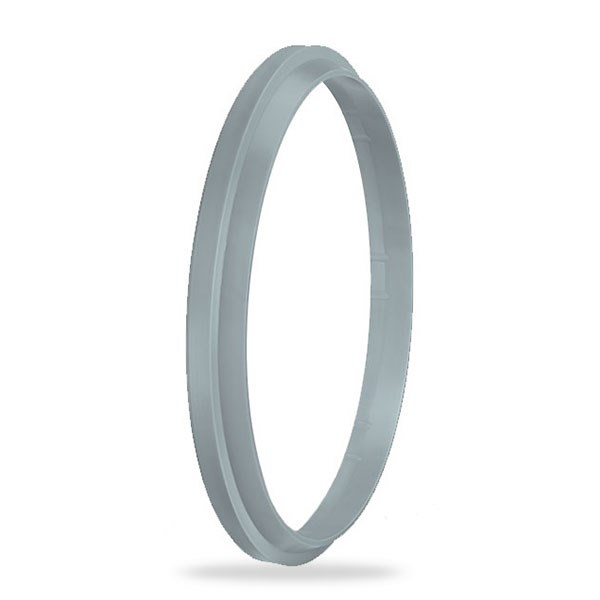

A206-070/3, 70x82,6x12/7 mm ölçülü ALP ağır hizmet toz keçesi ürünüdür; malzemesi TPE.
Ağır hizmet toz keçesi nerede kullanılır?
Hidrolik silindirlerin kapağında, mil girişinde kullanılan bu ağır hizmet toz keçesi, dışarıdaki toz, kir ve nemin silindire girmesini engeller. TPE malzemeden üretilen ağır hizmet kazıyıcı tip toz keçesidir. Özellikle açık alanda çalışan iş makinesi silindirleri için tasarlanmıştır; hafif hizmet silindirlerinde de kullanılabilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil çapı Ød = 70 mm, kanal dibi çapı ØD1 = 82,6 mm, kapak ağız çapı ØD2 = 76 mm, keçe yüksekliği H = 12 mm, kanal genişliği B = 7,2 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Keçe kanala nasıl takılır?
Toz keçesi dudağı dışarıya, kirli tarafa bakacak şekilde takılır. Kapalı kanallarda keçe bükülerek yerleştirilir; dudağın kesilmemesi için mil ucunda pah olmalıdır. Kanal genişliği tabloya göre B = 7,2 mm’dir.
Hangi keçelerle birlikte kullanılır?
Toz keçesi kapağın en dışına takılır ve arkasındaki boğaz keçesini kirden korur. Aynı 70 mm mil çapı için sitemizde A154-070/8 PU, A164-070/7 PU gibi boğaz keçeleri bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+120 °C sıcaklık aralığında kullanın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
