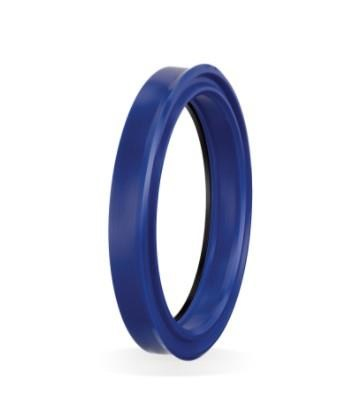

70x80x7 mm ölçüsündeki A187-070 PU, A187 profilli 92 PU / POM boğaz nutringi olarak hidrolik silindirlerde kullanılır.
A187-070 PU ne işe yarar?
A187-070 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. PU nutring ve POM destek ringinden oluşan, dar kanallar için tasarlanmış boğaz nutringidir. İkinci dinamik dudak daha ince yağ filmi bırakır ve partikülleri tutar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A187-070 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 70 mm, kanal dibi çapı ØD = 80 mm, keçe yüksekliği b = 7 mm, kanal genişliği B = 8 mm, montaj pahı uzunluğu C = 4,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A187-070 PU hangi şartlarda çalışır?
70x80x7 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
A187-070 PU için yüzey kalitesi nasıl olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 70 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Hangi keçelerle birlikte kullanılır?
Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Sitemizde aynı 70 mm mil çapı için toz keçesi olarak A201-070/1 PU, A202-070/2 PU; yataklama olarak A251-070/4, A251-070/6 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
