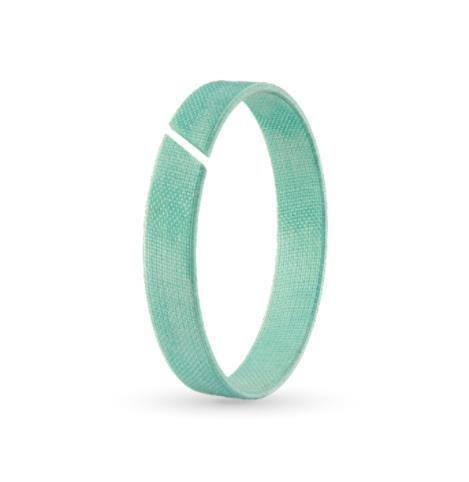

ALP A255-070/3: A255 profilli 70x75x5,6 polyester reçine yataklama.
Polyester reçine yataklama ne için kullanılır?
A255-070/3, hidrolik silindirlerin piston ve boğazında kullanılır ve yan yükleri taşır ve hareketli parçayı merkezler. Polimer elyafla desteklenmiş, PTFE katkılı polyester reçine kompozitten üretilir. Düşük sürtünme katsayısı, kendiliğinden yağlama ve yüksek eksenel yük taşıma kapasitesi sunar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre iç çap 70 mm, dış çap 75 mm, keçe yüksekliği b = 5,4 mm, yataklama genişliği B = 5,6 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Malzemenin avantajı nedir?
Malzeme tabloda Polyester Resin olarak verilmiştir. Elyaf takviyeli reçine kompozitler yüksek yük taşır, ölçü kararlılığı iyidir ve su emmez. Bu malzemeyle ürünün çalışma sıcaklığı -30/+120°C.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤2.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A255 hangi durumda tercih edilir?
Polimer elyafla desteklenmiş, PTFE katkılı polyester reçine kompozitten üretilir. Düşük sürtünme katsayısı, kendiliğinden yağlama ve yüksek eksenel yük taşıma kapasitesi sunar. Aşınma ve darbe dayanımı yüksektir, su emmesi sıfıra yakındır. Aynı profilde bu ölçüye en yakın A255-065 (65x70x15) ve A255-070 (70x75x9,7) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+120°C sıcaklık aralığında kullanın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Yataklama ağız aralığını (K) kapatacak şekilde zorlamayın; ısıl genleşme için boşluk gereklidir.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
