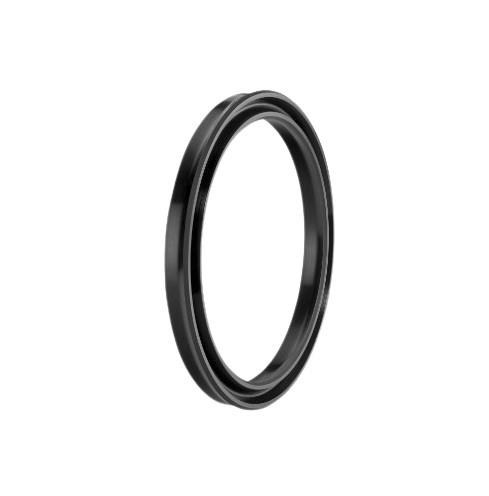

A102-070, 70x60x7 mm ölçülü ALP piston nutringi ürünüdür; malzemesi 90 NBR.
A102-070, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Tabloya göre silindir gömleği iç çapı ØD = 70 mm, piston kanal dibi çapı Ød = 60 mm, keçe yüksekliği b = 7 mm, kanal genişliği B = 8 mm, montaj pahı uzunluğu C = 4,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Bu üründe dinamik yüzey 70 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Piston keçesi kanala aşırı gerilmeden geçirilmeli, gerekirse montaj kovanı kullanılmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4,5 mm, kanal genişliği B = 8 mm olmalıdır.
Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Aynı profilde bu ölçüye en yakın A102-070/6 PU (70x60x6) ve A102-070 PU (70x60x7) ürünleri de bulunur.
