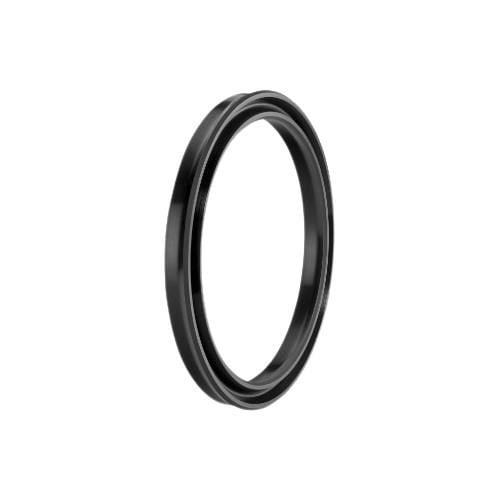

ALP A102-070/6: A102 profilli 70x60x6 piston nutringi. Çalışma basıncı 160 bar.
Piston nutringi nerede kullanılır?
70 mm silindir çapı için piston nutringi olan A102-070/6, pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
70x60x6 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 70 mm, piston kanal dibi çapı Ød = 60 mm, keçe yüksekliği b = 6 mm, kanal genişliği B = 7 mm, montaj pahı uzunluğu C = 4,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A102-070/6 için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 50 bar: 0,40 · 100 bar: 0,20 · 160 bar: 0,10.
Keçe kanala nasıl takılır?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4,5 mm, kanal genişliği B = 7 mm olmalıdır.
Silindirde keçe düzeni nasıl olmalı?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 70 mm silindir çapı için sitemizde A251-064, A251-065 yataklamaları bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (160 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
