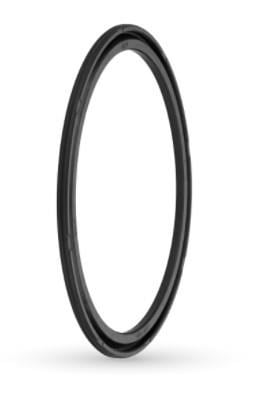

70x58x3,4 Pnömatik Piston Keçesi (A803-070)

70x58x3,4 mm ölçüsündeki A803-070, A803 profilli 70 NBR pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.

Pnömatik piston keçesi nerede kullanılır?

70 mm silindir çapı için pnömatik piston keçesi olan A803-070, pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Pnömatik piston keçesi kaç bar basınca dayanır?

A803 profilinde tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Malzemenin avantajı nedir?

70x58x3,4 ölçüsündeki bu pnömatik piston keçesi için kullanılan malzeme: 70 NBR. 70 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Bu üründe dinamik yüzey 70 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A803-070 montajında nelere dikkat edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 4 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
