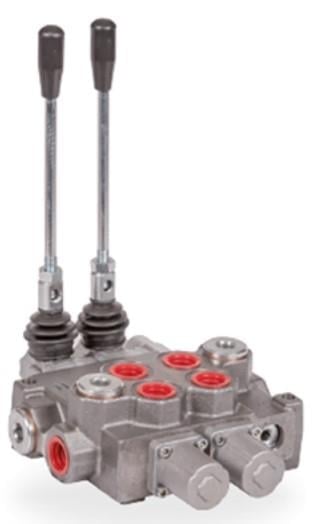

70l-1/2'' 2li Mono Blok Kumanda Kolu (ORV-M70-2P)

Orval M70-2P ile 2 hidrolik fonksiyon ayrı ayrı kumanda edilir; Orval ORV-M70 serisindendir. Maksimum çalışma basıncı 315 bar (paralel devre), nominal debisi 70 lt/dk'dır.

Teknik özellikler

Değerler Orval ürün kataloğundan (ORV-M70, s. 65-66) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.

ORV-M70 ne işe yarar?

Tarım makineleri, kepçe, damper ve küçük iş makinelerinde hidrolik silindir ve motorların elle kumandasında kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.

Sık sorulan sorular

Kaç litre debiye uygun?

Katalogdaki nominal debi 70 lt/dk'dır. Pompa debisi bu değeri aşarsa valfte basınç kaybı ve ısınma artar; daha yüksek debi için bir üst seri seçilmelidir.

Çalışma sıcaklığı nedir?

Mineral bazlı hidrolik yağ kullanılır; NBR keçeli valfte yağ sıcaklığı −20 °C ile +80 °C, Viton keçelide +100 °C'ye kadardır. Filtrasyon 30 µm veya daha ince olmalı, yağ temizliği ISO 4406'ya göre 19/16'dan kötü olmamalıdır. Ortam sıcaklığı −35 °C ile +60 °C arasında olabilir.

Valf hangi konumda takılabilir?

Valf her konumda monte edilebilir; ancak gövdenin eğilmemesi ve sürgünün sıkışmaması için düz bir yüzeye bağlanmalıdır. Rakorlar katalogdaki tork değerleriyle sıkılmalıdır.

Farklı kol sayıları var mı?

Sitemizde ORV-M70 serisinin 1 ile 6 kol arasında 6 farklı versiyonu bulunur. Her versiyon iki bağlantı serisinde (P ve PP) sunulur.

Kullanırken dikkat edilmesi gerekenler

• Sistem basıncını 315 bar (paralel) / 250 bar (seri) sınırının üzerine çıkarmayın.
• Kol kutusuna ve kumanda kitine su girmemesi için valfe doğrudan basınçlı su tutmayın.
• Yağı 30 µm veya daha ince filtreyle temiz tutun.
• Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
• Tank dönüş hattındaki geri basınç 25 bar'ı geçmemelidir.
