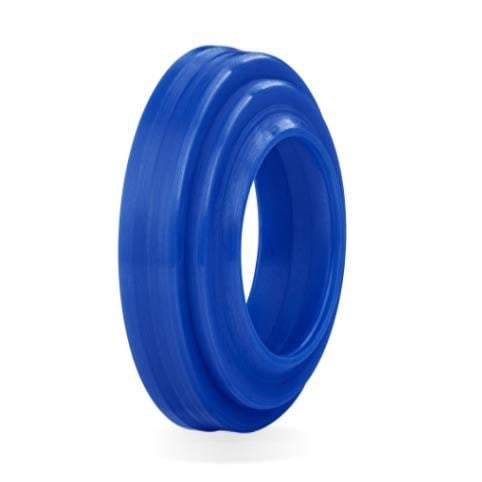

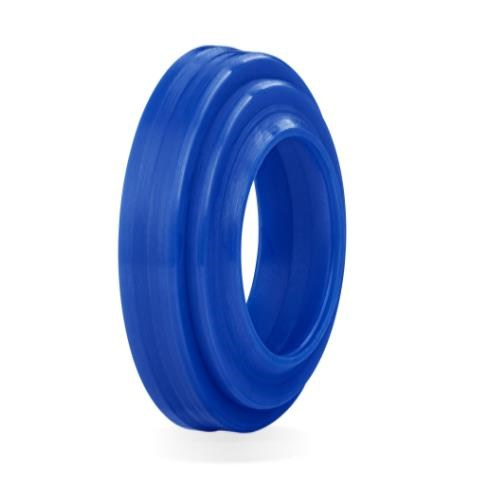

A857-006, 6x11,2x5/3,2 mm ölçülü ALP pnömatik boğaz keçesi ürünüdür; malzemesi 92 PU veya 85 NBR.
Pnömatik boğaz keçesi nerede kullanılır?
Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik boğaz keçesi, havanın dışarı kaçmasını önler. Hem boğaz sızdırmazlığı sağlayan hem de dış partikülleri tutan pnömatik keçedir. Düşük sürtünmesi silindirin titreşimsiz hareket etmesine yardımcı olur. Hava ile çalışan silindir ve aktüatörlerde kullanılır.
Sık sorulan sorular
6x11,2x5/3,2 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 6 mm, kanal dibi çapı ØD = 11,2 mm, kanal genişliği B = 3,6 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A857-006 hangi şartlarda çalışır?
A857-006 için tabloya göre çalışma basıncı PU için 16 bar, NBR için 12 bar, çalışma sıcaklığı PU için -30/+80 °C, NBR için -30/+105 °C, kayma hızı en fazla PU için 1 m/s, NBR için 1 m/sn; akışkan tipi: PU için şartlandırılmamış hava, NBR için şartlandırılmış hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
A857-006 hangi malzemeden üretilir?
6x11,2x5/3,2 ölçüsündeki bu pnömatik boğaz keçesi için kullanılan malzeme: 92 PU veya 85 NBR. 92 ve 85 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı PU için -30/+80 °C, NBR için -30/+105 °C.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe keçenin kaydığı dinamik yüzey 6 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı PU için -30/+80 °C, NBR için -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (PU için 16 bar, NBR için 12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
