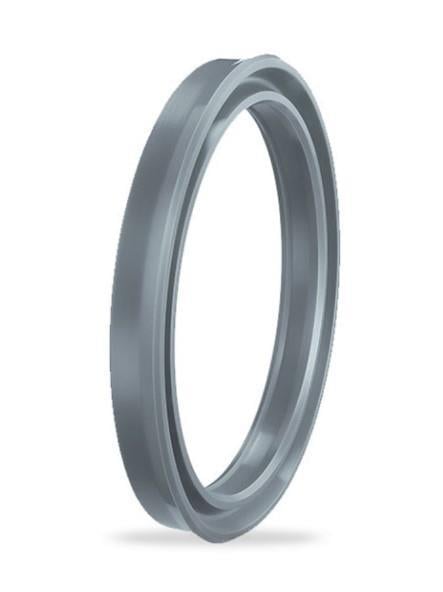

69,85x82,55x9,52 mm ölçüsündeki A164-069 PU, A164 profilli 95 PU yüksek performanslı boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Yüksek performanslı boğaz nutringi nerede kullanılır?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu yüksek performanslı boğaz nutringi, yağın dışarı kaçmasını önler. Çift dinamik dudaklı, yüksek mukavemet serisi 95 PU boğaz nutringidir. İkinci dudak mil üzerindeki yağ filmini inceltir ve dış partikülleri tutar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A164-069 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 69,85 mm, kanal dibi çapı ØD = 82,55 mm, keçe yüksekliği b = 9,52 mm, kanal genişliği B = 10,52 mm, montaj pahı uzunluğu C = 5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A164-069 PU için dinamik yüzey, 69,85 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A164-069 PU için keçe et kalınlığı (ØD − Ød) / 2 = 6,35 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.
Keçe kanala nasıl takılır?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 5 mm, kanal genişliği B = 10,52 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -35/+110 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
