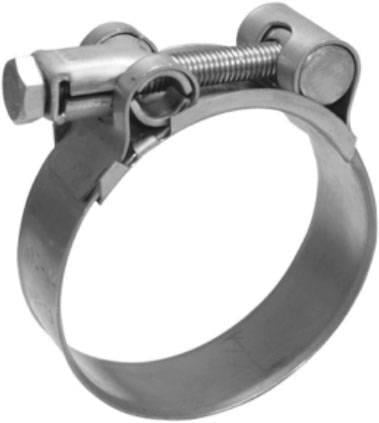

68 – 73 mm sıkma aralıklı, 25 mm bantlı cıvatalı kelepçe: KYZ 68-73 mm paslanmaz takviyeli kelepçe. Bant, cıvata ve somunu AISI 304 paslanmaz çeliktir.
Değerler Karyıldız ürün kataloğundan (s. 10-11) alınmıştır.
Karyıldız takviyeli kelepçeler, yüksek basınçla çalışan hidrolik ve pnömatik sistemlerde kesin sızdırmazlık gereken yerler için tasarlanmıştır. Cıvatalı köprü yapısı, sonsuz vidalı kelepçelere göre daha yüksek ve daha düzgün sıkma kuvveti sağlar.
Bu kelepçenin sıkma aralığı 68 – 73 mm'dir; yani hortum takılıyken ölçülen dış çap bu aralıkta olmalıdır. En iyi sıkma, ölçü aralığın ortasına yakın olduğunda elde edilir; uçlarda kelepçe ya tam kapanmaz ya da cıvata payı biter.
Hortumu boru ya da nipel üzerine taktıktan sonra, kelepçenin oturacağı noktadaki dış çapı kumpasla ölçün. Hortumun iç çapı ya da borunun çapı değil, sıkılacak yüzeyin dış çapı esas alınır. Ölçtüğünüz değer 68 – 73 mm arasındaysa bu ürün uygundur.
Katalogda bu seri için cıvata M8, AISI 304 paslanmaz (krom) olarak verilir. Somun da AISI 304 paslanmaz çeliktir. Sıkma, cıvata başından uygun ölçüde lokma veya yıldız anahtarla yapılır; katalogda sıkma torku verilmediğinden hortum üreticisinin önerisine uyulmalıdır.
Sıkma aralığı 68 – 73 mm olduğu için en dengeli sıkma, yaklaşık 70,5 mm dış çapta elde edilir. Dış çap 68 mm'ye çok yakınsa kelepçe sonuna kadar kapanır; 73 mm'ye çok yakınsa cıvata payı az kalır.
