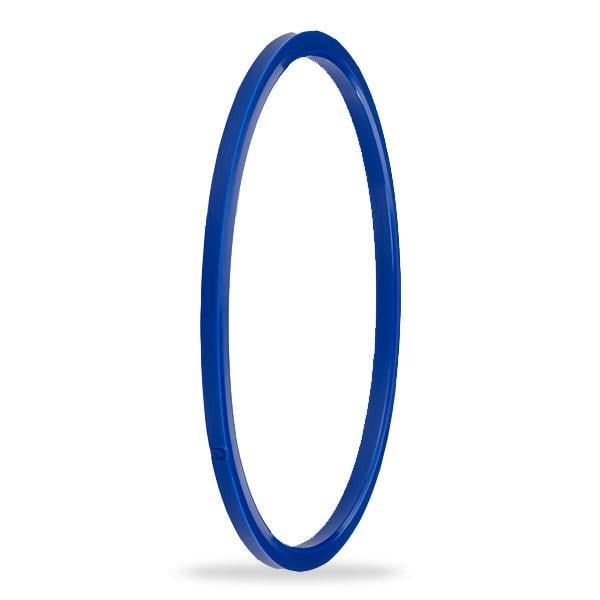

67,8x76,2x2,85 mm ölçüsündeki A402-067,8, A402 profilli 92 PU flanş keçesi olarak hidrolik silindirlerde kullanılır.
A402-067,8 ne işe yarar?
A402-067,8, silindir kapağı, flanş ve yuvalarda kullanılır ve hareket etmeyen parçalar arasında sızdırmazlık sağlar. SAE tip flanşlarda statik sızdırmazlık için tasarlanmış PU keçedir. Özel PU malzemesi yüksek basınçlarda güvenle kullanılmasını sağlar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A402-067,8 hangi mil / silindir çapına uyar?
Tabloya göre iç çap 67,8 mm, dış çap 76,2 mm, kanal genişliği B = 4,2 mm, yükseklik 2,85 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Malzemenin avantajı nedir?
A402-067,8 92 PU malzemeden üretilir. Baştaki 92, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Tabloda kanal çapı için Ra ≤0.4 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.0 µm · Rmax ≤25.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Keçe kanala nasıl takılır?
Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 4,2 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (630 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
