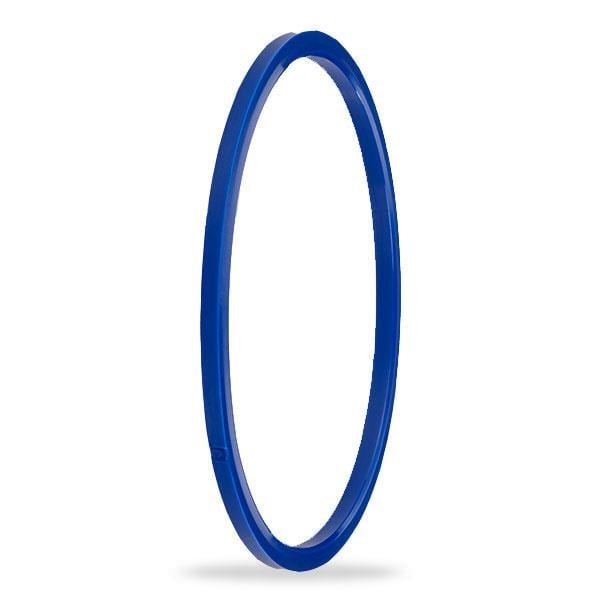

ALP A402-066,80: A402 profilli 66,8x75x2,85 flanş keçesi. Çalışma basıncı 630 bar.
Flanş keçesi nerede kullanılır?
A402-066,80, silindir kapağı, flanş ve yuvalarda kullanılır ve hareket etmeyen parçalar arasında sızdırmazlık sağlar. SAE tip flanşlarda statik sızdırmazlık için tasarlanmış PU keçedir. Özel PU malzemesi yüksek basınçlarda güvenle kullanılmasını sağlar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre iç çap 66,8 mm, dış çap 75 mm, kanal genişliği B = 4,1 mm, yükseklik 2,85 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Flanş keçesi kaç bar basınca dayanır?
66,8x75x2,85 ölçüsündeki bu keçede tabloya göre çalışma basıncı 630 bar, çalışma sıcaklığı -40/+100 °C; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Yüzey pürüzlülüğü neden önemlidir?
Tabloda kanal çapı için Ra ≤0.4 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.0 µm · Rmax ≤25.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
A402-066,80 montajında nelere dikkat edilir?
Statik keçe, kapak veya flanş sıkılmadan önce kanala oturtulur; sıkma sırasında kanaldan taşmamalıdır. Kanal kenarları çapaksız olmalıdır. Kanal genişliği tabloya göre B = 4,1 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (630 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
