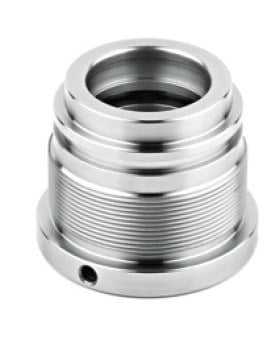

GDC-ÇB-65x35, 65 mm iç çaplı silindir borusu ve 35 mm rot için üretilen SAE 1040 / SAE 1050 çelik hidrolik silindir boğaz kepidir. 69x1.5 dişiyle boruya vidalanır; çalışma basıncı 400 bar, test basıncı 600 bar'dır.
65x35 çelik boğaz kepi nerede kullanılır?
Boğaz kepi, hidrolik silindir borusunun rot tarafındaki ağzını kapatan, rotu yataklayan ve sızdırmazlık elemanlarını taşıyan parçadır. İş makinelerinin, tarım ekipmanlarının, preslerin, damper ve kaldırma silindirlerinin imalatında ve tamirinde kullanılır.
Sık sorulan sorular
Bu kep ile silindir ne kadar kuvvet üretir?
Kuvvet, basınç ile alanın çarpımıdır. 65 mm iç çaplı silindir 200 bar'da itme yönünde yaklaşık 66,4 kN (6,8 ton), 35 mm rot nedeniyle daha küçük alanlı çekme yönünde yaklaşık 47,1 kN kuvvet üretir. Kepin kendi çalışma basıncı 400 bar'dır; silindirin gerçek sınırı borunun, rotun ve keçelerin değerlerine de bağlıdır.
Kepte hangi sızdırmazlık elemanları kullanılır?
Tabloya göre bu kepte 1. yataklama (35x40x15-2), nutring (35x45x8), toz keçesi (35x43x5/7), destek ringi (60.5x66x1.25), O-ring (59.92x3.53) kullanılır. Yataklama bantları rotu merkezler ve yanal yükü taşır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. Toz keçesi, rot içeri girerken üzerindeki toz ve kiri sıyırır ve kirin silindire girmesini önler. Keçeler ALP marka olup ilgili ölçüdeki keçe takımı (GDC-ÇB-65x35K) ayrıca satılmaktadır.
Kep hangi basınçta çalışır?
SAE 1040 / SAE 1050 çelik malzemeli bu kepin çalışma basıncı 400 bar, test basıncı 600 bar, çalışma sıcaklığı -30 °C / +105 °C'dir. Tablodaki uyarıda belirtildiği gibi bu değerler standart sızdırmazlık elemanlarına göredir; farklı keçe kullanıldığında değişebilir.
GDC-ÇB-65x35 ölçüleri nelerdir?
Katalog ölçü tablosuna göre D = 80 mm, D1 = 66 mm, D2 = 36 mm, L = 70 mm, L1 = 58 mm ve diş 69x1.5 olarak verilmiştir. Harflerin kep üzerindeki karşılıkları tablodaki teknik çizimde gösterilir; D2 rotun geçtiği çaptır.
Kullanırken dikkat edilmesi gerekenler
- Kepi silindir borusuna takmadan önce dişleri ve oturma yüzeyini temizleyin.
- Rot yüzeyinde çizik veya pas varsa keçe değiştirmeden önce rotu tamir edin ya da değiştirin.
- Kepi eksenden kaçırmadan, eşit kuvvetle sıkın; çarpık takılan kep rotu sürtünmeye zorlar.
