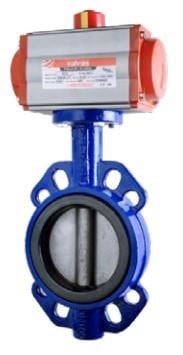

Valvos DN65 wafer kelebek vana (nikel klape), vana ile pnömatik aktüatörün montajlı olarak birlikte sunulduğu bir üründür. GG25 gövdeli, EPDM/NBR contalıdır; 0 – 16 bar basınçta çalışır.
Teknik özellikler
| Anma çapı | DN65 |
|---|
| Bağlantı tipi | Wafer (iki flanş arasına) |
|---|
| Gövde | GG25 döküm |
|---|
| Klape | nikel |
|---|
| Conta | EPDM / NBR |
|---|
| Mil | AISI 421 |
|---|
| Çalışma basıncı | 0 – 16 bar |
|---|
| Çalışma sıcaklığı | −10 °C / +80 °C – +120 °C |
|---|
| Tahrik | Pnömatik aktüatör (çift ya da tek etkili) |
|---|
Değerler Valvos 2024 ürün kataloğundan (s. 31) alınmıştır.
Nerelerde kullanılır?
Su, soğutma, ısıtma ve genel proses hatlarında büyük çaplı akışı açıp kesmek için kullanılır. Otomasyonlu tesislerde hattın uzaktan açılıp kapatılması gereken noktalarda kullanılır.
Sık sorulan sorular
Aktüatör nasıl kumanda edilir?
Valvos kataloğunda aktüatörlerle birlikte kullanılan mekanik ve ex-proof switch kutusu (IP67), 4–20 mA pozisyoner ve 1/4" 5/2 namur valf (220-110-48-24-12 V bobinli) bulunur. Namur valf, aktüatöre gelen havayı açıp keserek hareketi sağlar; switch kutusu vananın açık/kapalı konumunu kumanda sistemine bildirir.
Başka ölçüleri var mı?
Sitemizde bu serinin 9 farklı ölçüsü bulunur: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250. Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Hangi malzemeden üretilir?
Gövde GG25 döküm, klape nikel, conta EPDM/NBR, mil AISI 421'dir. Nikel klape genel amaçlı su ve hava hatları içindir; aşındırıcı akışkanlarda paslanmaz klapeli versiyon tercih edilir.
Hava kesilince vana ne olur?
Valvos kataloğunda bu ürün aynı kodla hem çift etkili hem tek etkili (yay geri dönüşlü) aktüatörle verilir; siparişte hangisinin istendiği belirtilmelidir. Çift etkili aktüatörde hava kesilirse vana son konumunda kalır; tek etkilide yay vanayı başlangıç konumuna döndürür.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 16 bar'ın üzerine çıkarmayın.
- Wafer vanayı flanşlar arasına ortalayarak takın; klape açılırken boruya çarpmamalıdır.
- Montajdan önce hattı temizleyin; kaynak çapağı ve kir sızdırmazlık yüzeyine zarar verir.
- Bakım öncesi hattaki basıncı boşaltın ve aktüatörün hava beslemesini kesin.
