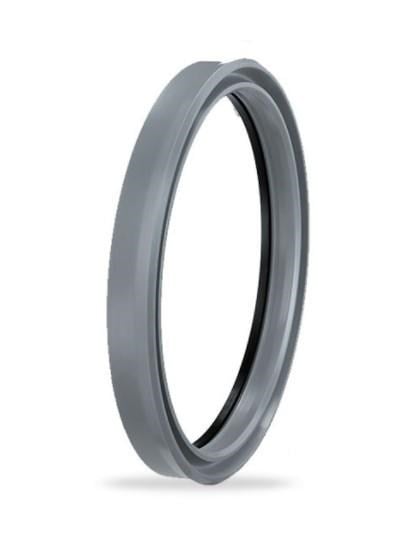

63x78x10 mm ölçüsündeki A163-063/3 PU, A163 profilli 95 PU/POM yüksek performanslı boğaz nutringi olarak hidrolik silindirlerde kullanılır.
A163-063/3 PU ne işe yarar?
A163-063/3 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. 95 PU nutring ve POM destek ringinden oluşan, yalnızca boğaz uygulamaları için tasarlanmış nutringdir. POM destek ringi akmaya karşı direnç sağlar; ağır hizmete uygundur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 63 mm, kanal dibi çapı ØD = 78 mm, keçe yüksekliği b = 10 mm, kanal genişliği B = 11 mm, montaj pahı uzunluğu C = 6,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Yüzey pürüzlülüğü neden önemlidir?
Bu üründe keçenin kaydığı dinamik yüzey 63 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
A163-063/3 PU için izin verilen boşluk ne kadar?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A163-063/3 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 1,0 · 250 bar: 0,8 · 400 bar: 0,6.
Yüksek performanslı boğaz nutringi nasıl monte edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 6,5 mm, kanal genişliği B = 11 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
