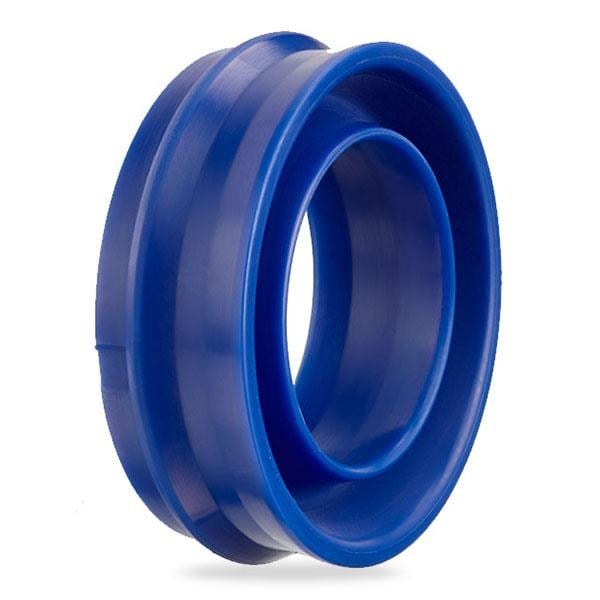

63x75x13 mm ölçüsündeki A852-063 PU, A852 profilli 92 PU pnömatik toz-boğaz keçesi olarak pnömatik silindirlerde kullanılır.
Pnömatik toz-boğaz keçesi nerede kullanılır?
Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik toz-boğaz keçesi, havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 63 mm, kanal dibi çapı ØD = 75 mm, kanal genişliği B = 9,6 mm, yükseklik 16 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Pnömatik toz-boğaz keçesi kaç bar basınca dayanır?
A852-063 PU için tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A852-063 PU için dinamik yüzey, 63 mm mil (piston kolu) yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A852-063 PU montajında nelere dikkat edilir?
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 9,6 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+80 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
