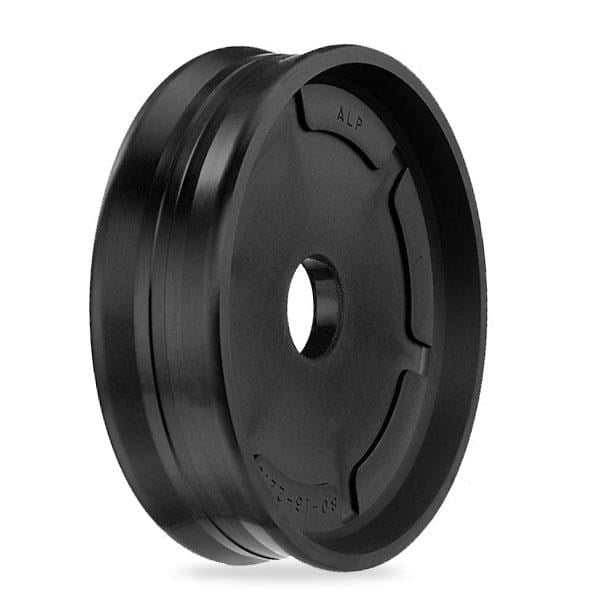

63x12x22 Pnömatik Piston Keçesi (A801-063)

ALP A801-063: A801 profilli 63x12x22 pnömatik piston keçesi. Çalışma basıncı 16 bar.

Pnömatik piston keçesi ne için kullanılır?

63 mm silindir çapı için pnömatik piston keçesi olan A801-063, pistonun iki tarafı arasındaki sızıntıyı önler. Metal pul ile NBR’nin birlikte kalıplanmasıyla üretilen çift etkili pnömatik piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

63x12x22 ölçüsü nasıl okunur?

Tabloya göre silindir gömleği iç çapı ØD = 63 mm, piston kanal dibi çapı Ød = 12 mm, keçe yüksekliği b = 22 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

A801-063 için yüzey kalitesi nasıl olmalı?

Bu üründe dinamik yüzey 63 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

A801-063 montajında nelere dikkat edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Keçe 12 mm iç ve 63 mm dış çaplı kanala göre ölçülendirilmiştir. Uzun stroklu silindirlerde kullanılması önerilmez.

Çift etkili piston keçesi ne demek?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A801-063, iki yönde de basınçla çalışan çift etkili pnömatik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (16 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Uzun stroklu silindirlerde kullanılması önerilmez.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
