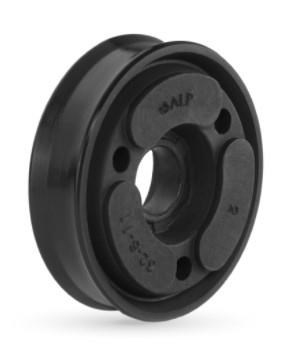

63x12x14 Pnömatik Piston Keçesi (A805-063)

63x12x14 mm ölçüsündeki A805-063, A805 profilli 70 NBR / Alüminyum pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.

Pnömatik piston keçesi nerede kullanılır?

63 mm silindir çapı için pnömatik piston keçesi olan A805-063, pistonun iki tarafı arasındaki sızıntıyı önler. Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı çift etkili keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 63 mm, piston kanal dibi çapı Ød = 12 mm, keçe yüksekliği b = 10 mm, kanal genişliği B = 14 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

A805-063 için yüzey kalitesi nasıl olmalı?

Bu üründe dinamik yüzey 63 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

A805 hangi durumda tercih edilir?

Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı çift etkili keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Aynı profilde bu ölçüye en yakın A805-050 (50x10x14) ve A805-080 (80x16x16) ürünleri de bulunur.

Çift etkili piston keçesi ne demek?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A805-063, iki yönde de basınçla çalışan çift etkili pnömatik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Uzun stroklu silindirlerde kullanılması önerilmez.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
