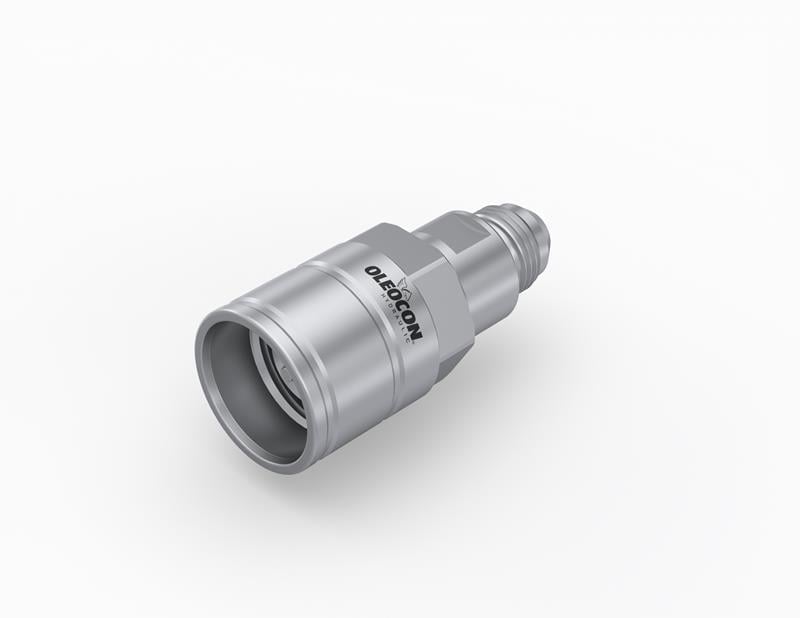

QC-STC-6B-MSAE4, yüksek basınçlı ve darbeli hidrolik hatları vidalayarak bağlamak için kullanılan erkek popetli kaplindir. Oleocon STC serisinin 6,3 gövde modelidir ve 7/16-20 UNF erkek JIC (37°) bağlantıya sahiptir. En fazla 350 bar çalışma basıncında, 12 l/dk nominal debiyle çalışır. Somun erkek parçadadır; bu parça çoğunlukla ataşman tarafındaki hortuma takılır ve dişi parçaya vidalanarak bağlanır.
6,3 gövde erkek vidalı kaplin nerede kullanılır?
Basıncın yüksek, debinin düşük olduğu bağlantılar içindir. Hidrolik test ve kalibrasyon düzenekleri, silindirle çalışan kaldırma sistemleri ve servis hatları tipik kullanım yerleridir. Erkek UNF/UN ucu 37° havşalı JIC standardındadır (ISO 8434-2); JIC somunlu hortum rakorları doğrudan bağlanır.
Sık sorulan sorular
QC-STC-6B-MSAE4 hangi parçaya vidalanır?
6,3 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-6A serisi) vidalanır. Örneğin QC-STC-6A-MSAE4 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
7/16-20 UNF erkek JIC uca hangi rakor bağlanır?
Bu uç ISO 8434-2 (SAE J514) standardında 37° havşalı JIC erkek uçtur. Aynı diş ölçüsündeki JIC döner somunlu hortum rakoru doğrudan takılır; sızdırmazlığı 37° konik yüzeyler sağlar. 45° SAE havşalı rakorlar benzer görünse de bu uca uymaz.
Vidalı popetli kaplin nasıl çalışır?
Dişi ve erkek parçanın içinde yaylı birer popet valf vardır; ayrıkken bu valfler hattı kapalı tutar. Bağlantı itilerek değil, erkek parçanın somunu dişi parçanın dişine vidalanarak yapılır. Vidalama ilerledikçe iki popet birbirini iterek açılır ve yağ geçer. Sökerken somun gevşetildikçe popetler kapanır ve hat yeniden kendiliğinden kapanır.
Vidalı kaplin ile itmeli (bilyeli) kaplin arasındaki fark nedir?
İtmeli kaplinlerde bağlantıyı bir bilezik ve bilyeler tutar. Basınç darbeleri bilyeleri yuvalarına vurarak zamanla iz ve aşınma oluşturur (brinelling), titreşimde bilezik geri kaçabilir. Vidalı kaplinde bağlantıyı diş tutar; bilye olmadığı için bu aşınma oluşmaz ve titreşimle kendiliğinden ayrılmaz. Karşılığında bağlaması birkaç saniye daha uzun sürer.
Hat basınç altındayken bağlanabilir mi?
Evet. Bu seri, erkek veya dişi taraftan hatta kalan düşük artık basınç altında (en fazla 100 bar) bağlanabilir ve sökülebilir. Vida dişi, hattaki basınca karşı popetleri itecek kuvveti sağlar; artık basınç varsa somunu sıkmak için anahtar kullanılmalıdır. Pompa çalışırken, yani dinamik basınç altında bağlama ve ayırma yapılmaz; yağ 80°C'nin üzerindeyken de bağlantıya dokunulmamalıdır.
Kullanırken dikkat edilmesi gerekenler
- 6,3 gövdede çalışma basıncı en fazla 350 bar, patlama basıncı 1400 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- JIC 37° uca 45° havşalı rakor takmayın; benzer görünseler de sızdırmazlık sağlamaz.
- Bağlantı yokken dişi tarafı basınca maruz bırakmayın.
- Parçalardan biri sabitse diğeri, hizasızlığı tolere edebilecek şekilde serbest olmalıdır; kasıntılı bağlantı dişlere ve contaya zarar verir.
