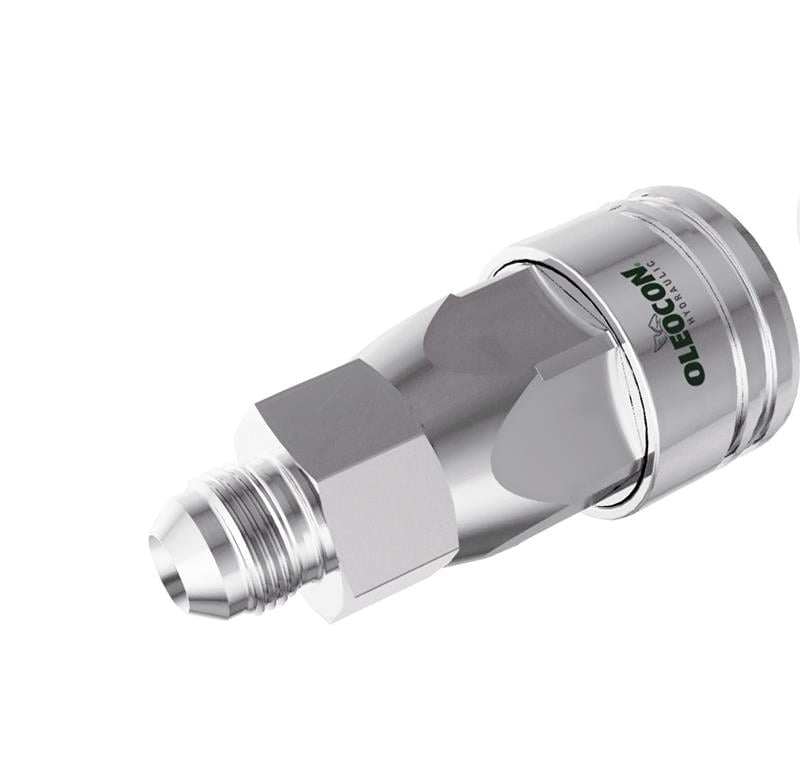

QCA-6A-MSAE4, 6,3 gövde ölçüsünde, 7/16-20 UNF erkek bağlantılı, ISO 7241-A standardında dişi popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 315 bar, nominal debisi 3 l/dk'dır ve 1/4" (DN6) hortum hatlarına uygundur. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
6,3 gövde dişi kaplin nerede kullanılır?
En küçük QCA ölçüsüdür ve debisi düşüktür. Bu yüzden asıl iş hattından çok manometre ve test hatlarında, el pompalı küçük devrelerde, pilot kumanda hatlarında ve atölye tezgâhı hidroliğinde kullanılır. Erkek UNF/UN (SAE) dişli ucu, SAE standardındaki dişi porta veya rakora doğrudan vidalanır.
Sık sorulan sorular
QCA-6A-MSAE4 hangi parçayla birleşir?
6,3 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-6B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-6B-MSAE4 bu parçaya takılır.
Erkek 7/16-20 UNF UNF/UN uçlu kaplin nereye bağlanır?
Bu model, 7/16-20 UNF dişi SAE port veya rakora doğrudan vidalanır ve araya adaptör gerekmez. UNF/UN dişler Amerikan menşeli makinelerde yaygındır. Bağlanacak noktanın diş ölçüsünü ve sızdırmazlık tipini (O-ring veya konik oturma) takmadan önce kontrol edin.
Başka markaların A tipi kaplinleriyle uyumlu mu?
Evet, uyumlu olacak şekilde üretilir. Oleocon QCA serisi ISO 7241-A ölçülerine göre imal edilir; aynı gövde ölçüsündeki (6,3) başka markaların ISO 7241-A parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları birleştirdiğinizde ilk bağlamada kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
6,3 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 3 l/dk (0,66 GPM), kaplin üzerinde 130 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 10 gövdeyi değerlendirin.
6,3 gövde kaplin hangi hortum ölçüsüyle kullanılır?
6,3 gövde, genellikle 1/4" (DN6) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 315 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- 6,3 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Bağlanacak portun diş ölçüsünü ve sızdırmazlık tipini takmadan önce doğrulayın; uyumsuz diş zorlanmamalıdır.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
