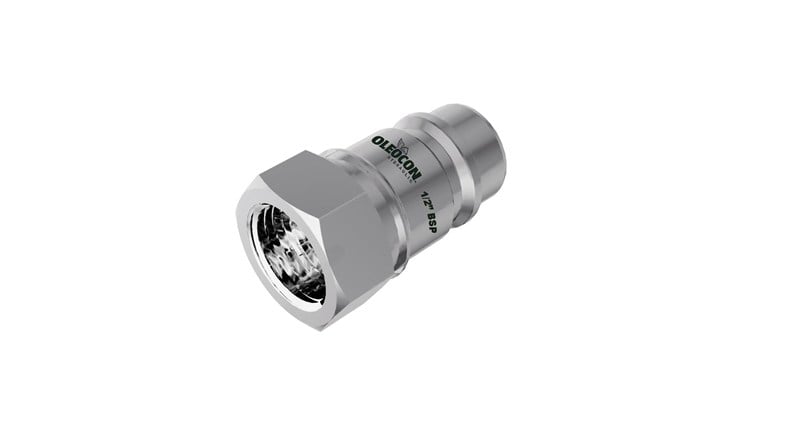

Oleocon QCB-6B-G14, hidrolik hortumları hızlıca bağlayıp ayırmak için kullanılan erkek (nipel) popetli hızlı kaplindir. 6,3 gövdeli ve 1/4" BSPP bağlantılıdır, NBR contalıdır. Ayrıkken iki yarıdaki popet valfler yay kuvvetiyle kapanır, bu sayede hortum söküldüğünde yağ dökülmez; bağlandığında popetler birbirini iterek açılır.
B tipi (ISO 7241-B) kaplinlerin yaygın olduğu endüstriyel makinelerde, kalıp ve aparat değişimi gereken hatlarda, hidrolik el aletleri ve servis hortumlarında tercih edilir.
ISO 7241-A ve ISO 7241-B iki ayrı ölçü standardıdır. A tipi daha çok tarım ve mobil makinelerde, B tipi endüstriyel ve sabit tesis uygulamalarında yaygındır. Aynı gövde ölçüsünde olsalar bile kilit bilyesi ve geçiş ölçüleri farklı olduğu için A ve B kaplinler birbirine takılmaz.
Bağlantı dişi ISO 1179-1 standardında paralel BSPP (gaz) diştir. 1/4" BSPP rakor veya hortum ucu takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
Erkek parça dişi kaplinin içine itilir; kilit bilyeleri yerine oturunca kovan kendiliğinden ileri gelir ve kaplin kilitlenir. Ayırmak için dişi kaplinin kovanı geri çekilir. Bağlamadan önce iki yüzeyi de temizleyin.
Ayrılan kaplinlerin alnı mutlaka toz kapağı veya tapa ile kapatılmalıdır. Açık kalan kaplin toz, çamur ve su toplar; bir sonraki bağlantıda bu kir doğrudan devreye girer. Oleocon kaplinler için uygun toz kapakları ayrıca satılmaktadır.
Hayır. Bu kaplin hortumdan çekilerek ayrılmak için tasarlanmamıştır; kovan geri çekilmeden zorlamak kilit elemanlarını ve hortumu zarar görür. Ataşman ayrılırken hortumların önceden ayrıldığından emin olun.
