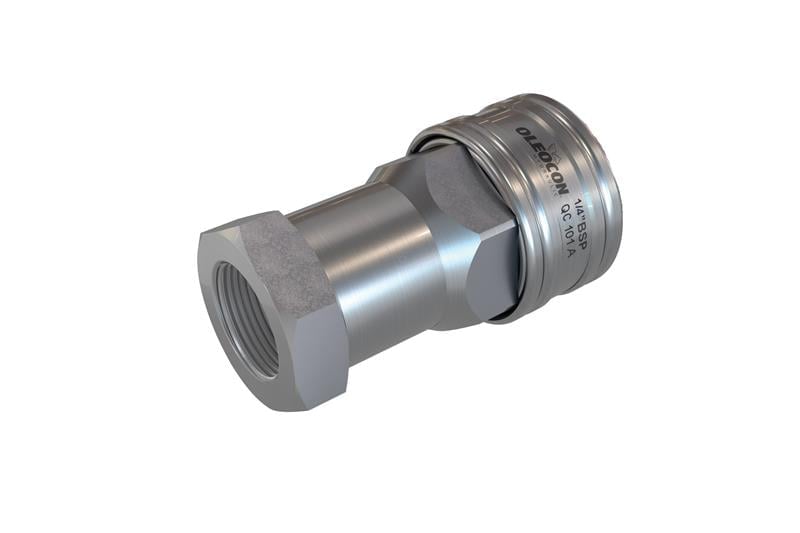

QCB-6A-G14, 6,3 gövde, 1/4" BSPP bağlantılı dişi popetli hızlı kaplindir (ISO 7241-B). Bağlantı anında iki yarının popetleri karşılıklı itişerek açılır, ayrılınca kendiliğinden kapanır; hortum değiştirirken hat boşaltılmaz. Çalışma basıncı 250 bar'dır.
6,3 gövde popetli hızlı kaplin nerede kullanılır?
ISO 7241-B tipi kaplin kullanan endüstriyel hidrolik ünitelerde, test ve ölçüm hatlarında, preslerde ve sabit tesis hortumlarında hızlı bağlantı için kullanılır.
Sık sorulan sorular
QCB-6A-G14 hangi kaplinle eşleşir?
Bu ürün dişi (kaplin) taraftır ve ISO 7241-B ölçülerindedir. Aynı gövde ölçüsündeki erkek ISO 7241-B kaplinle eşleşir; Oleocon'da karşı parçası QCB-6B-G14 ürünüdür. ISO 7241-B standardına uygun başka markaların kaplinleriyle de takılabilir.
1/4" BSPP bağlantıya hangi rakor takılır?
Bağlantı dişi ISO 1179-1 standardında paralel BSPP (gaz) diştir. 1/4" BSPP rakor veya hortum ucu takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
Çalışma basıncı ne kadardır?
Ürün tablosuna göre bu kaplinin çalışma basıncı 250 Bar (25 MPa / 3625 PSI)'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır; darbeli devrelerde pay bırakın.
Popetli kaplin ile düz alınlı kaplin arasındaki fark nedir?
Popetli kaplinde valf, alın yüzeyinin biraz gerisinde bir konik popettir; ayırırken birkaç ml yağ kaybı olur ve alında kir tutabilecek bir boşluk kalır. Düz alınlı kaplinde iki yüzey düzdür, ayırırken kaçak çok azdır ve yüzey silinerek temizlenir. Popetli kaplinler daha ekonomiktir; kirlilik ve yağ kaybının önemli olduğu yerlerde düz alın seçilir.
Kaplin ne zaman değiştirilmelidir?
Bağlantıda boşluk hissedilmesi, ayrılırken normalden fazla yağ kaybı, bağlıyken kaçak, kovanın takılması veya alın yüzeyinde ezik ve çizik görülmesi kaplinin değişmesi gerektiğini gösterir. Bir tarafı değiştirirken karşı parçayı da kontrol edin; aşınmış karşı parça yeni kaplini de bozar.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncının bu kaplinin çalışma basıncını (250 Bar (25 MPa / 3625 PSI)) aşmadığından emin olun.
- Bağlamadan önce erkek ve dişi parçanın alın yüzeylerini temizleyin; devreye kir girmesini önleyin.
- Erkek ve dişi parçayı aynı eksende, hizalı tutarak bağlayın; tam kilitlendiğinden emin olun.
- Hortumun kaplin çıkışında keskin bükülmesine ve kaplinin yerde sürüklenmesine izin vermeyin.
