ALP A161-060/7 PU: A161 profilli 60x70x7 yüksek performanslı boğaz nutringi. Çalışma basıncı 400 bar.
A161-060/7 PU ne işe yarar?
A161-060/7 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. İç dudağı kısa, yüksek mukavemet serisi 95 PU malzemeden üretilen boğaz nutringidir. Yüksek mukavemetli PU sayesinde ağır hizmet uygulamalarında kullanılabilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A161-060/7 PU hangi mil / silindir çapına uyar?

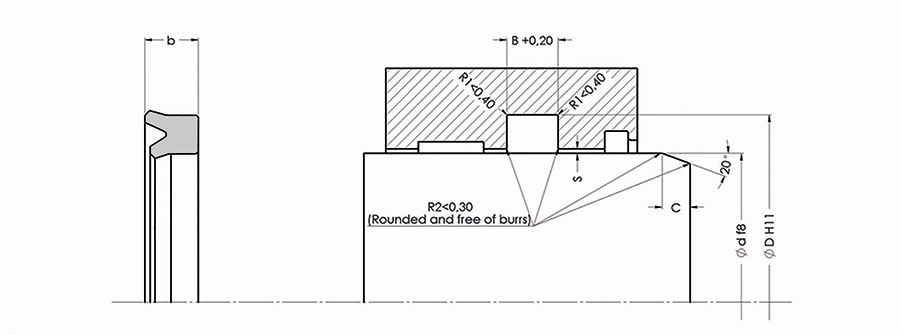

Tabloya göre mil (piston kolu) çapı Ød = 60 mm, kanal dibi çapı ØD = 70 mm, keçe yüksekliği b = 7 mm, kanal genişliği B = 8 mm, montaj pahı uzunluğu C = 4,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A161-060/7 PU hangi şartlarda çalışır?
A161-060/7 PU için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -35/+110 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Akma boşluğu nedir, ne kadar olmalı?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A161-060/7 PU için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Hangi keçelerle birlikte kullanılır?
Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Sitemizde aynı 60 mm mil çapı için toz keçesi olarak A204-060, A205-060; yataklama olarak A256-060/2, A256-060/3 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -35/+110 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
