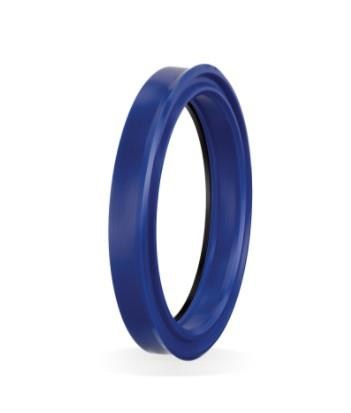

ALP A187-060 PU: A187 profilli 60x70x12 boğaz nutringi. Çalışma basıncı 400 bar.
Boğaz nutringi ne için kullanılır?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu boğaz nutringi, yağın dışarı kaçmasını önler. PU nutring ve POM destek ringinden oluşan, dar kanallar için tasarlanmış boğaz nutringidir. Düşük basınçlarda iyi sızdırmazlık sağlar; kapalı kanallara kolay takılır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A187-060 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 60 mm, kanal dibi çapı ØD = 70 mm, keçe yüksekliği b = 12 mm, kanal genişliği B = 13 mm, montaj pahı uzunluğu C = 4,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Yüzey pürüzlülüğü neden önemlidir?
A187-060 PU için dinamik yüzey, 60 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A187-060 PU için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; S Max (mm) bar → 1,0.
A187 profilinin özelliği nedir?
PU nutring ve POM destek ringinden oluşan, dar kanallar için tasarlanmış boğaz nutringidir. Düşük basınçlarda iyi sızdırmazlık sağlar; kapalı kanallara kolay takılır. İkinci dinamik dudak daha ince yağ filmi bırakır ve partikülleri tutar. Aynı profilde bu ölçüye en yakın A187-050/4 PU (50x65x10) ve A187-060/1 PU (60x70x12,5) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
