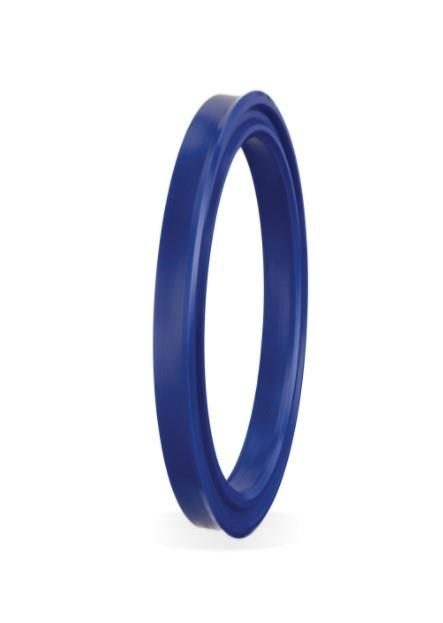

A158-060/1 PU, 60x70x12 mm ölçülü ALP boğaz nutringi ürünüdür; malzemesi 92 PU.
A158-060/1 PU ne işe yarar?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu boğaz nutringi, yağın dışarı kaçmasını önler. Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Düşük basınçlarda da iyi sızdırmazlık sağlar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
60x70x12 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 60 mm, kanal dibi çapı ØD = 70 mm, keçe yüksekliği b = 12 mm, kanal genişliği B = 13 mm, montaj pahı uzunluğu C = 4 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Yüzey pürüzlülüğü neden önemlidir?
A158-060/1 PU için dinamik yüzey, 60 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Boğaz nutringi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 13 mm olmalıdır.
A158-060/1 PU ile birlikte hangi parçalar kullanılır?
Silindir boğazında genellikle sırasıyla yataklama, boğaz keçesi ve en dışta toz keçesi bulunur. Sitemizde aynı 60 mm mil çapı için toz keçesi olarak A211-060, A207-060 PU; yataklama olarak A255-060/4, A255-060/1 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
