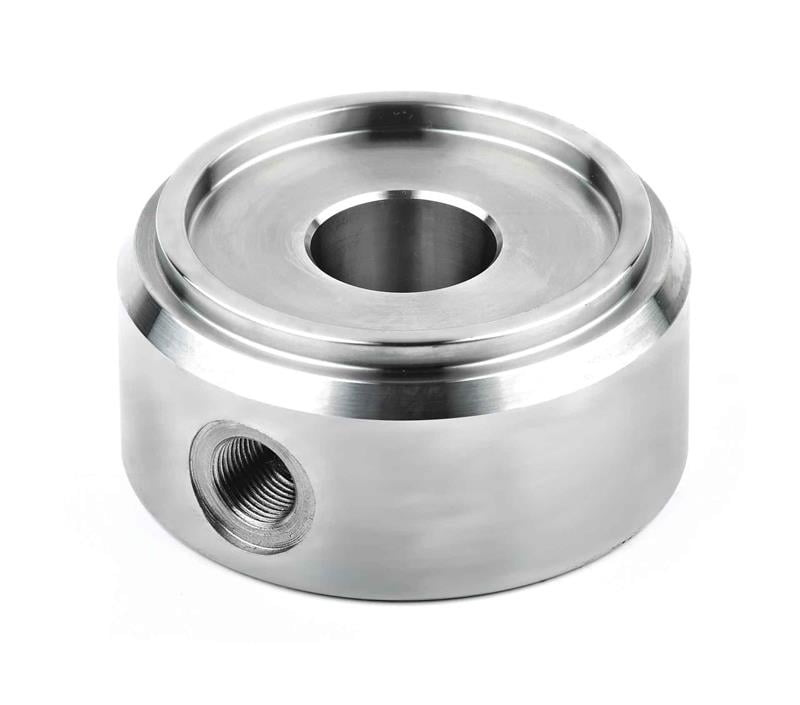

60x70 Silindir Arka Kapak Yağ Girişli (GDC-AKR-60x70)

60x70 ölçüsündeki GDC-AKR-60x70, hidrolik silindir imalatında kullanılan yağ girişli silindir arka kapağıdır. 60 mm iç çaplı silindir 200 bar'da yaklaşık 56,5 kN kuvvet üretir; bağlantı bu kuvveti taşır.

60x70 yağ girişli silindir arka kapağı nerede kullanılır?

Hidrolik silindir imalatında borunun arka ucuna veya bağlantı noktasına kaynatılarak kullanılır. Silindirin arka tarafını kapatır ve silindirin makineye bağlanmasında görev alır.

Sık sorulan sorular

Bu boru ile silindir ne kadar kuvvet üretir?

60 mm iç çaplı silindir 200 bar'da yaklaşık 56,5 kN (5,8 ton) itme kuvveti üretir. Arka kapak bu kuvvetin tamamını taşır; bu yüzden kaynak kalitesi silindirin güvenliği için kritiktir.

Kapak hangi malzemeden üretilir?

Tabloya göre malzeme S355JR (1.0045) / SAE 1030 (1.0528)'dir. Bu çelikler iyi kaynak kabiliyetine sahip yapı çelikleridir; silindir borusuyla kaynatılmaya uygundur.

GDC-AKR-60x70 ölçüleri nelerdir?

Katalog ölçü tablosuna göre D = 70 mm, D1 = 60 mm, D2 = 26 mm, L = 40 mm, L1 = 5 mm, DİŞ = 3/8'' olarak verilmiştir. Harflerin parça üzerindeki karşılıkları tablodaki teknik çizimde gösterilir.

Yağ giriş portu nasıl kullanılır?

Bu kapakta silindirin arka odasına yağ vermek için 3/8'' dişli bir port bulunur. Porta uygun rakor ve sızdırmazlık elemanı kullanılmalıdır; kaynak sırasında port dişleri korunmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Kapağı boruyla eksen kaçıklığı olmadan puntalayın.
• Kaynak sonrası boru iç yüzeyinde çapak veya taşma bırakmayın.
• Kaynak sırasında port dişlerini ve işlenmiş yüzeyleri koruyun.
