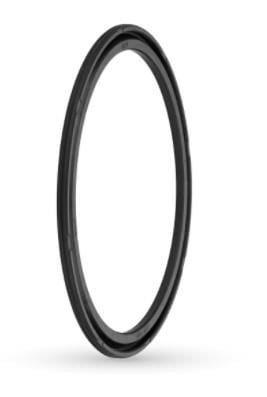

60x44x3,4 Pnömatik Piston Keçesi (A803-060)

A803-060, 60x44x3,4 mm ölçülü ALP pnömatik piston keçesi ürünüdür; malzemesi 70 NBR.

Pnömatik piston keçesi ne için kullanılır?

Pnömatik silindirlerin pistonunda kullanılan bu pnömatik piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

A803-060 hangi mil / silindir çapına uyar?

Tabloya göre silindir gömleği iç çapı ØD = 60 mm, piston kanal dibi çapı Ød = 44 mm, keçe yüksekliği b = 3,4 mm, kanal genişliği B = 4 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

Çalışma basıncı ve sıcaklığı nedir?

A803 profilinde tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

A803-060 için yüzey kalitesi nasıl olmalı?

A803-060 için keçenin kaydığı yüzey 60 mm gömlek iç çapıdır. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Keçe kanala nasıl takılır?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 4 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
