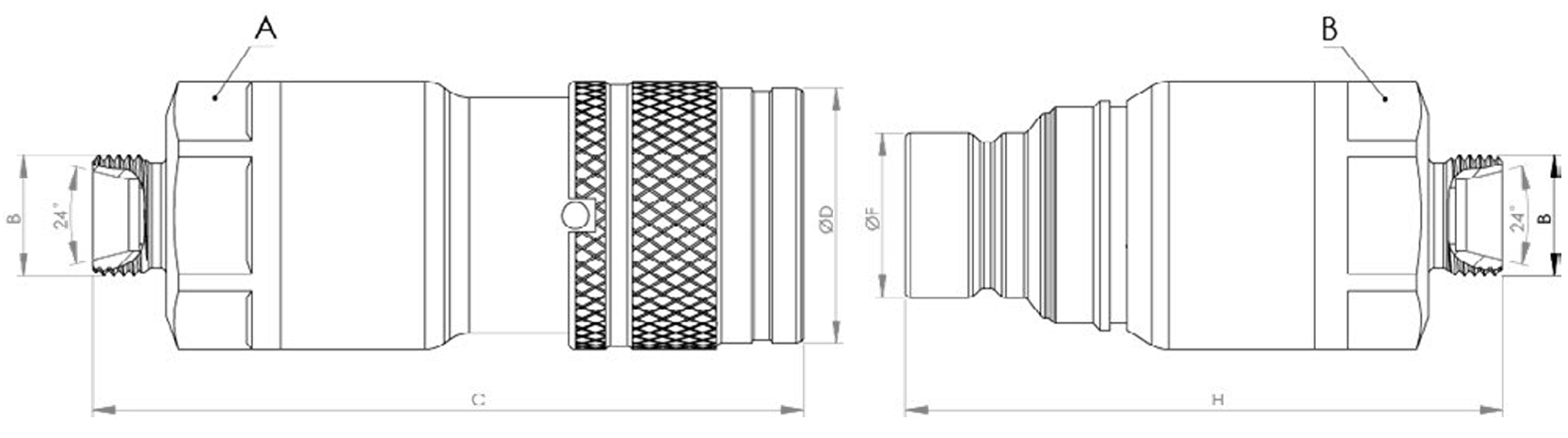

QCF-6A-8S, 6,3 gövde ölçüsünde, Ø8 mm ağır seri (8S) metrik boru bağlantılı, ISO 16028 standardında dişi düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 315 bar, nominal debisi 12 l/dk'dır ve 1/4" (DN6) hortum hatlarına uygundur. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. Dişi parça bilezik, bilyeli kilit ve emniyet kilidini taşır; genellikle makine tarafında, yardımcı hidrolik çıkışında veya bom üzerindeki bağlantı plakasında durur.
6,3 gövde dişi düz alınlı kaplin nerede kullanılır?
En küçük QCF ölçüsüdür. Debisi düşük ama temizliği önemli hatlarda kullanılır: enjeksiyon ve döküm makinelerinde kalıp değişimi sırasında sökülen hidrolik hatlar, direksiyon ünitesi yağ dolum makineleri, test tezgâhları, pilot kumanda hatları ve modüllere ayrılarak taşınan hidrolik ekipmanlar. Metrik ağır seri (S) boru bağlantısı (ISO 8434-1) sayesinde yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCF-6A-8S hangi parçayla birleşir?
6,3 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-6B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-6B-8S bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
Metrik "8S" (ağır seri) bağlantı ne demek?
8S, dış çapı 8 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M16x1,5. 24° konik kesme halkalı bu sistem (ISO 8434-1 / DIN 2353), ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır ve birbirinin yerine kullanılamaz.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 6,3 gövdede bağlama kuvveti yaklaşık 140 N, ayırma kuvveti 40 N kadardır. Düz alınlı kaplinlerde bağlama kuvveti popetlilere göre biraz daha yüksektir, çünkü iki düz yüzün sızdırmaz şekilde oturması gerekir. Bu değerler basınçsız hat içindir; hatta basınç kaldıysa kuvvet hızla artar.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (315 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1260 bar) test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır. Kırıcı gibi darbeli ataşmanlarda basınç pikleri oluşabileceği için emniyet valfi ayarı çalışma basıncını aşmamalıdır.
İş makinelerinde neden düz alınlı kaplin tercih edilir?
İş makinesi ataşmanları gün içinde defalarca değiştirilir ve çoğunlukla tozlu, çamurlu ortamda takılıp sökülür. Popetli kaplinin ön boşluğunda biriken kir her bağlamada sisteme taşınır ve pompa ile valflere zarar verir. Düz alınlı kaplinin yüzeyi tek hareketle silinir; ayırmada neredeyse yağ damlatmaz ve bağlarken hava almaz. Bu yüzden kırıcı, burgu ve kepçe gibi ataşmanlarda standart hâline gelmiştir.
Kullanırken dikkat edilmesi gerekenler
- 6,3 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve dayanağa kadar itin; somunu önerilen tur kadar sıkın.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın; açık bırakılan uç çamur ve toza maruz kalır.
- Düz alınlı (ISO 16028) parçaları popetli (ISO 7241) parçalarla veya farklı gövde ölçüsüyle zorlayarak birleştirmeye çalışmayın.
