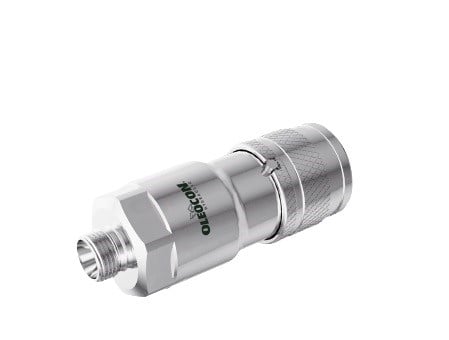

6,3 gövde ve Ø10 mm hafif seri (10L) metrik boru bağlantılı QCF-6A-10L, ISO 16028 uyumlu dişi düz alınlı hızlı bağlantı kaplinidir. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. 315 bar çalışma basıncı ve 12 l/dk nominal debisiyle 1/4" (DN6) hortum hatları için uygundur. Dişi parça bilezik, bilyeli kilit ve emniyet kilidini taşır; genellikle makine tarafında, yardımcı hidrolik çıkışında veya bom üzerindeki bağlantı plakasında durur.
6,3 gövde dişi düz alınlı kaplin nerede kullanılır?
En küçük QCF ölçüsüdür. Debisi düşük ama temizliği önemli hatlarda kullanılır: enjeksiyon ve döküm makinelerinde kalıp değişimi sırasında sökülen hidrolik hatlar, direksiyon ünitesi yağ dolum makineleri, test tezgâhları, pilot kumanda hatları ve modüllere ayrılarak taşınan hidrolik ekipmanlar. Metrik hafif seri (L) boru bağlantısı (ISO 8434-1) sayesinde çelik boru araya rakor koymadan doğrudan kapline bağlanır.
Sık sorulan sorular
QCF-6A-10L hangi parçayla birleşir?
6,3 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-6B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-6B-10L bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
Metrik "10L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
10L, dış çapı 10 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M16x1,5. 24° konik ve kesme halkalıdır (ISO 8434-1 / DIN 2353). Hafif seri, aynı çaptaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir.
Tozlu şantiyede kaplin ve conta ömrü nasıl korunur?
Şantiye ortamındaki kum ve toz, kaplinin en büyük düşmanıdır. Bu yüzden iş makinelerinde düz alınlı kaplin tercih edilir: ön yüzde kir tutacak boşluk yoktur ve bağlamadan önce tek hareketle silinebilir. Ömrü uzatmak için her bağlamadan önce iki yüzü silin, ayrık uçlara toz kapağı takın ve kaplini yere değecek şekilde bırakmayın. Contası çizilmiş veya ezilmiş kaplini hemen değiştirin; hasarlı conta hem kaçak yapar hem de sisteme kir alır.
Düz alınlı (flat face) kaplin nasıl çalışır?
Dişi ve erkek parçanın ön yüzleri tamamen düzdür ve içlerinde yaylı valfler vardır. Parçalar ayrıyken bu valfler ön yüzle aynı hizada kapalı durur; ön yüzde yağ tutabilecek boşluk kalmaz. Erkek parça dişinin içine itildiğinde iki düz yüz önce birbirine sızdırmaz şekilde oturur, ardından valfler geri çekilerek yağ yolunu açar. Bilyeli kilit bağlantıyı tutar, emniyet kilidi de kazayla ayrılmayı önler.
Düz alınlı kaplin ile popetli kaplin arasındaki fark nedir?
Popetli kaplinlerde (ISO 7241, Oleocon QCA/QCB) ön tarafta yağ tutan bir boşluk kalır. Bu yüzden ayırmada birkaç ml yağ kaybolur ve uçlara kir tutunabilir. Düz alınlı kaplinde ön yüz tamamen düzdür; ayırmada kayıp çok küçüktür (bu gövdede 0,02 ml) ve yüzey bir bezle silinerek temizlenir. Ayrıca bağlantı sırasında sisteme hava ve kir girişi en aza iner. İki tip birbirine takılmaz.
Kullanırken dikkat edilmesi gerekenler
- 6,3 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu dayanağa kadar itin; kesme halkasını önerilen tur kadar sıkın, fazla sıkmayın.
- Ataşmanı sökerken hortumu kaplinden çekmeyin; hortumlar bom hareketinde gerilmeyecek ve ezilmeyecek şekilde yönlendirilmelidir.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağla uyumlu olduğunu kontrol edin.
