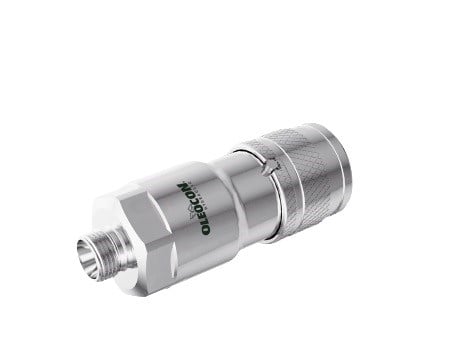

QCF-6A-8L, 6,3 gövde ölçüsünde, Ø8 mm hafif seri (8L) metrik boru bağlantılı, ISO 16028 standardında dişi düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 315 bar, nominal debisi 12 l/dk'dır ve 1/4" (DN6) hortum hatlarına uygundur. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. Dişi parça bilezik, bilyeli kilit ve emniyet kilidini taşır; genellikle makine tarafında, yardımcı hidrolik çıkışında veya bom üzerindeki bağlantı plakasında durur.
6,3 gövde dişi düz alınlı kaplin nerede kullanılır?
En küçük QCF ölçüsüdür. Debisi düşük ama temizliği önemli hatlarda kullanılır: enjeksiyon ve döküm makinelerinde kalıp değişimi sırasında sökülen hidrolik hatlar, direksiyon ünitesi yağ dolum makineleri, test tezgâhları, pilot kumanda hatları ve modüllere ayrılarak taşınan hidrolik ekipmanlar. Metrik hafif seri (L) boru bağlantısı (ISO 8434-1) sayesinde çelik boru araya rakor koymadan doğrudan kapline bağlanır.
Sık sorulan sorular
QCF-6A-8L hangi parçayla birleşir?
6,3 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-6B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-6B-8L bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
Metrik "8L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
8L, dış çapı 8 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M14x1,5. 24° konik ve kesme halkalıdır (ISO 8434-1 / DIN 2353). Hafif seri, aynı çaptaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir.
6,3 gövde hangi hortum ölçüsüyle kullanılır?
6,3 gövde, genellikle 1/4" (DN6) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınma artar; çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortumun basınç sınıfının, kaplinin 315 bar çalışma basıncına ve ataşmanın basınç piklerine uygun olduğundan emin olun.
Düz alınlı kaplinin bakımı nasıl yapılır?
Düz ön yüz, temiz bir bezle tek hareketle silinebilir; her bağlamadan önce iki yüzü de silin. Ayrıkken toz kapaklarını takın. Bileziğin ve emniyet kilidinin rahat döndüğünü, ön contanın kesik veya ezik olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken sızıntı, bileziğin sıkışması veya kilidin tutmaması kaplinin değişmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 6,3 gövdede bağlama kuvveti yaklaşık 140 N, ayırma kuvveti 40 N kadardır. Düz alınlı kaplinlerde bağlama kuvveti popetlilere göre biraz daha yüksektir, çünkü iki düz yüzün sızdırmaz şekilde oturması gerekir. Bu değerler basınçsız hat içindir; hatta basınç kaldıysa kuvvet hızla artar.
Kullanırken dikkat edilmesi gerekenler
- 6,3 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu dayanağa kadar itin; kesme halkasını önerilen tur kadar sıkın, fazla sıkmayın.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
- Hortumda basınç varken bağlama veya ayırma yapmayın; önce kumandayı oynatarak basıncı boşaltın.
