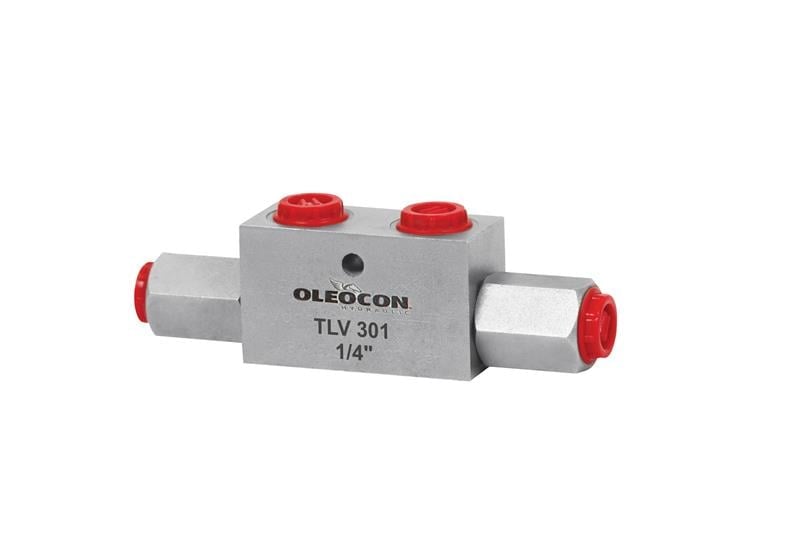

Oleocon TLV-06-G14, hidrolik devrelerde kullanılan 1/4" BSPP portlu ikiz kilitleme valfi (çift etkili pilot kumandalı çek valf)dir. Kumanda valfi nötrdeyken silindirin iki tarafındaki yağı hapsederek silindiri olduğu yerde tutar; hareket komutu gelince karşı hattı pilot basıncıyla açar.
Kumanda valfinin iç kaçağı yüzünden silindirin kendiliğinden hareket etmesini önlemek gereken her yerde kullanılır; tarım ve iş makinelerinde, platformlarda ve preslerde yaygındır.
Kumanda (yön) valfleri sürgülü yapıda olduğu için içten bir miktar yağ kaçırır; yük altındaki silindir bu yüzden zamanla kendiliğinden iner veya kayar. İkiz kilitleme valfi silindirin iki hattını da çek valflerle kapatır ve silindiri olduğu yerde tutar. Hareket komutu verildiğinde karşı hattın çek valfi pilot basıncıyla açılır.
Valfin içinde iki çek valf ve bunların arasında bir pilot piston bulunur. Kumanda valfi V1 hattına basınç verdiğinde yağ C1'e geçer; aynı basınç pistonu iterek C2 tarafındaki çek valfi açar ve silindirden dönen yağ V2 üzerinden tanka gider. Kumanda valfi nötre alındığında iki çek valf de kapanır ve silindir kilitlenir.
TLV-06-G14'in portları 1/4" BSPP ve ağırlığı yaklaşık 0,60 kg'dır. Delik aralıkları ve gövde ölçüleri ürün tablosundaki teknik çizimde gösterilir; montaj yerini bu çizime göre planlayın.
Bağlantı yüzeylerini temizleyin; devreye giren kir önce valfin hassas iç parçalarına takılır. Parçaların hizalı ve tam oturmuş olduğundan emin olun, valf hortum veya boru yükünü taşımamalıdır. Rakorları sıkarken anahtarı valfin gövdesinden tutun.
