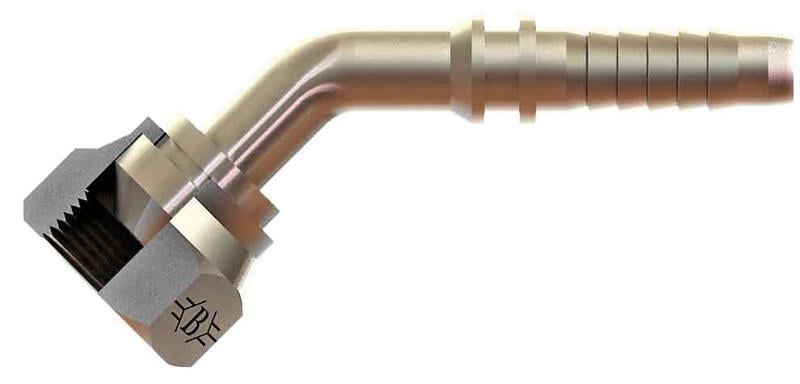

5/8 R5/8''-14 Bsp Somunlu 45° Rakor (SB-1623-RS45)

OLC SB-1623-RS45: 5/8" (16 mm) hortum için 5/8" BSP bağlantılı BSP somunlu 45° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-1623-RS45 ne işe yarar?

SB-1623-RS45, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 5/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 45° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

5/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 5/8" boyutunda inç başına 14 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

Bu ürünün 5/8" BSP ucu BSP 60° konik sistemine göre sızdırmazlık sağlar. 60° konik (içe havşa) BSP bağlantıda contaya gerek yoktur; sızdırmazlığı konik oturma yüzeyleri sağlar.

5/8" hortum ne demek?

5/8" (16 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü R5/8-14, B 108, C 68, D 30, ØD1 12, AA 30. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
