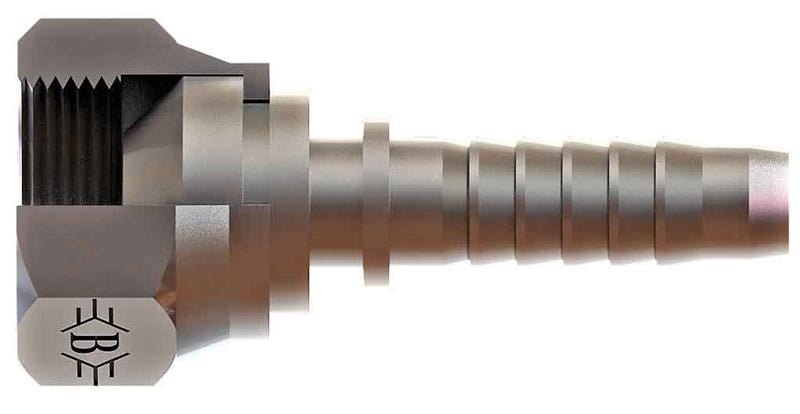

SB-1626-RSD, 5/8" (16 mm) hortum için 3/4" BSP bağlantılı OLC BSP somunlu düz rakor ürünüdür.
BSP somunlu düz rakor nerede kullanılır?
SB-1626-RSD, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 3/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/8" (16 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi 3/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.
3/4" BSP dişi nasıl tanınır?
3/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/4" boyutunda inç başına 14 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.
SB-1626-RSD montajında nelere dikkat edilir?
SB-1626-RSD, 5/8" (16 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
Tablodaki harfler neyi gösterir?
Tabloya göre Somun / Diş Ölçüsü R3/4-14, B 67,5, C 27,5, ØD 12, AA 32. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Hortumu rakor çıkışında keskin bükmeyin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
