5/8 R3/4''-14 Bsp Somunlu 45° Rakor (SB-1626-RS45)

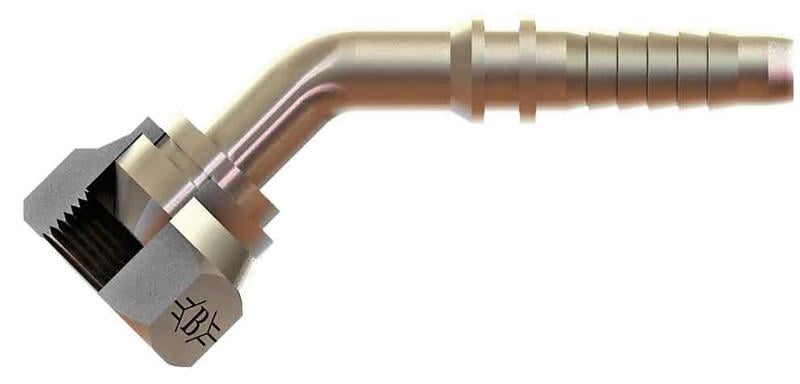

SB-1626-RS45, 5/8" (16 mm) hortum için 3/4" BSP bağlantılı OLC BSP somunlu 45° rakor ürünüdür.

SB-1626-RS45 ne işe yarar?

SB-1626-RS45, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 3/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

3/4" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/4" boyutunda inç başına 14 diş bulunur. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Rakor hortuma nasıl preslenir?

Bu rakor 5/8" (16 mm) ölçülü hortum içindir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

45° rakor ne zaman tercih edilir?

45° açı, hortumun ağırlığını ve bükülme yarıçapını dengelemek için tercih edilir. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-1626-RS45 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R3/4-14, B 110, C 70, D 30, ØD1 12, AA 32. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
