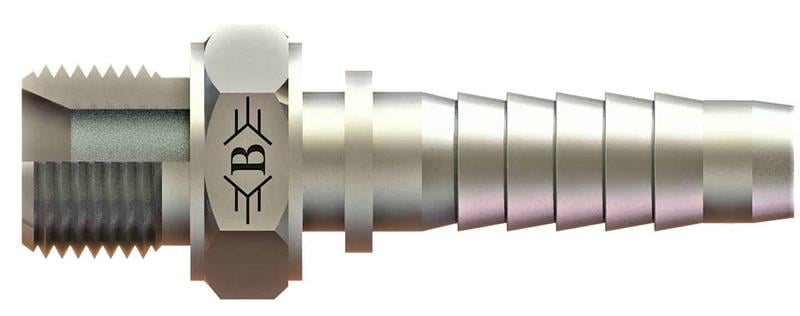

5/8 R3/4''-14 Bsp Pul Sıkmalı Erkek Rakor (SB-1626-RE)

OLC SB-1626-RE: 5/8" (16 mm) hortum için 3/4" BSP bağlantılı BSP pul sıkmalı erkek rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP pul sıkmalı erkek rakor ne için kullanılır?

SB-1626-RE, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 3/4" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; erkek dişli ucu karşı parçanın dişi bağlantısına vidalanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 3/4" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

3/4" BSP ölçüsündeki "-14" kısmı inç başına diş sayısını gösterir; BSP dişlerin profil açısı 55°'dir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Rakor hortuma nasıl preslenir?

Bu rakor 5/8" (16 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

SB-1626-RE ölçüleri nelerdir?

Tabloya göre Somun / Diş Ölçüsü R3/4-14, B 74,5, C 34,5, ØD 12, AA 32. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
