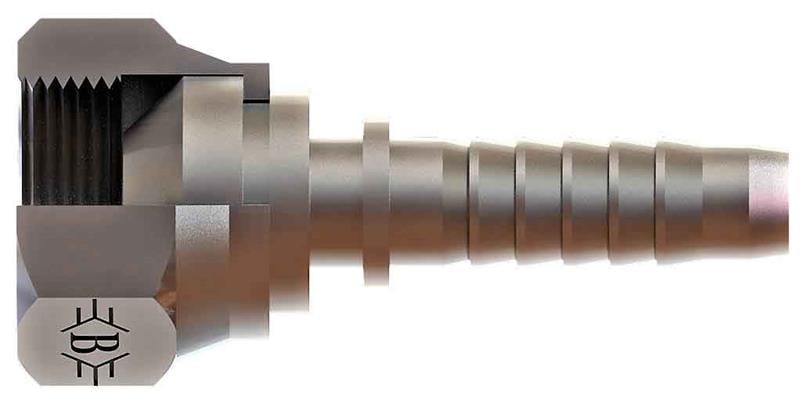

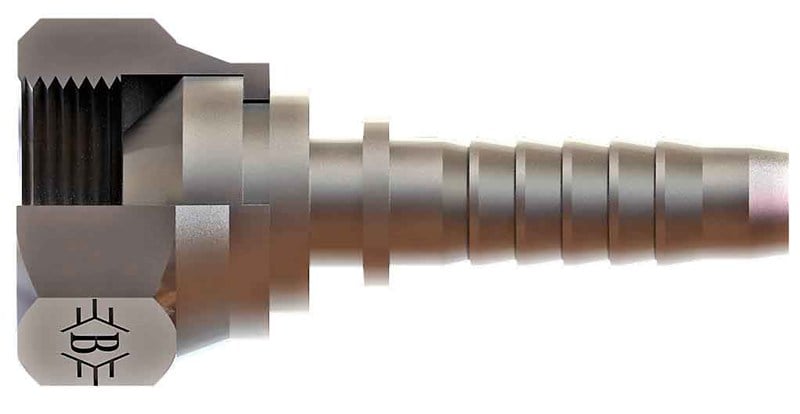

5/8 R1''-11 Bsp Somunlu Düz Rakor (SB-1633-RSD)

SB-1633-RSD, 5/8" (16 mm) hortum için 1" BSP bağlantılı OLC BSP somunlu düz rakor ürünüdür.

BSP somunlu düz rakor ne için kullanılır?

SB-1633-RSD, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 1" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

Bağlantıda conta gerekir mi?

SB-1633-RSD ürününün 1" BSP tarafı BSP 60° konik bağlantıdır. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

5/8" hortum ne demek?

5/8" (16 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

Hortum rakoru nasıl takılır?

SB-1633-RSD, 5/8" (16 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.

SB-1633-RSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R1"-11, B 73,5, C 33,5, ØD 12, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (1" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
