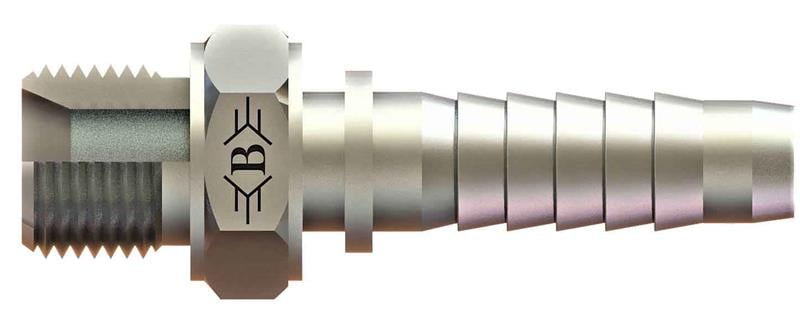

5/8" (16 mm) hortum için 1" BSP bağlantılı SB-1633-RE kodlu BSP pul sıkmalı erkek rakor, OLC hidrolik rakor serisindendir.
BSP pul sıkmalı erkek rakor nerede kullanılır?
SB-1633-RE, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 1" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.
Sık sorulan sorular
SB-1633-RE için karşı parça nasıl seçilir?
Bu ürünün bağlantı dişi 1" BSP ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.
Hortum ölçüsü nasıl seçilir?
5/8" (16 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.
SB-1633-RE montajında nelere dikkat edilir?
Bu rakor 5/8" (16 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.
SB-1633-RE teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü R1"-11, B 78,5, C 38,5, ØD 12, AA 41. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
