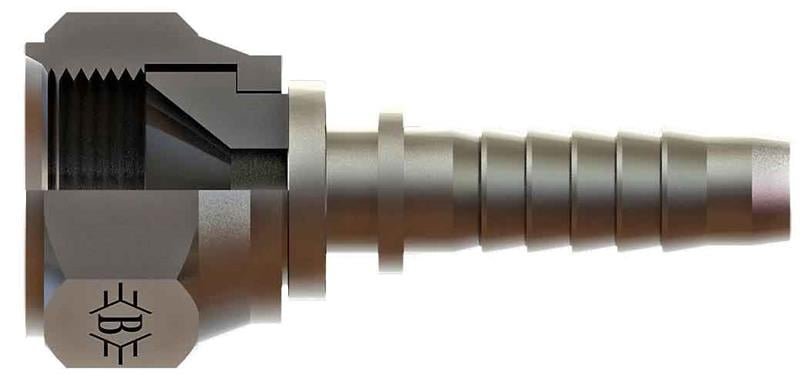

5/8 7/8-14 Unf Somunlu Düz Rakor (SB-1622-WSD)

OLC SB-1622-WSD: 5/8" (16 mm) hortum için 7/8-14 UNF bağlantılı UNF somunlu düz rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

UNF somunlu düz rakor ne için kullanılır?

SB-1622-WSD, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 7/8-14 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/8" (16 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

7/8" UNF dişte inç başına 14 diş vardır; bu yüzden tabloda 7/8-14 olarak yazılır. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1622-WSD hangi hortuma uyar?

5/8" (16 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Rakor hortuma nasıl preslenir?

Bu rakor 5/8" (16 mm) ölçülü hortum içindir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-1622-WSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 7/8-14, B 61, C 21, ØD 12, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
