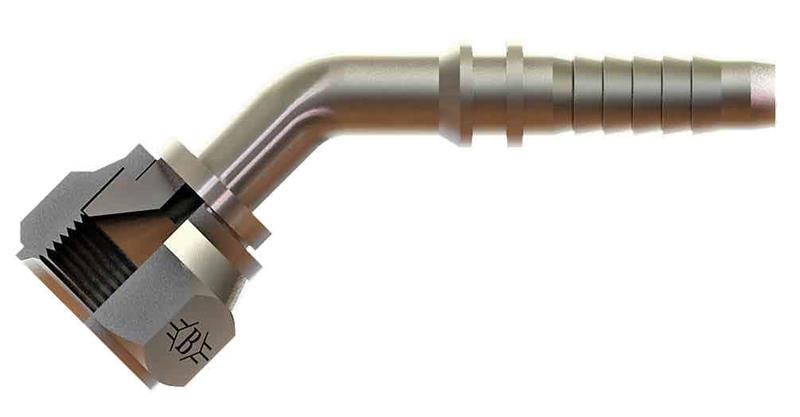

5/8 7/8-14 Unf Somunlu 45° Rakor (SB-1622-WS45)

OLC SB-1622-WS45: 5/8" (16 mm) hortum için 7/8-14 UNF bağlantılı UNF somunlu 45° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

UNF somunlu 45° rakor ne için kullanılır?

SB-1622-WS45, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 7/8-14 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 5/8" (16 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1622-WS45 hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 7/8-14 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

7/8" UNF dişte inç başına 14 diş vardır; bu yüzden tabloda 7/8-14 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

5/8" hortum ne demek?

5/8" (16 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

SB-1622-WS45 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 7/8-14, B 105, C 65, D 23, ØD1 11, AA 27. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
