5/8'' 41,3 6000 Serisi Flanşlı 45° Rakor (SB-164110-FL45)

OLC SB-164110-FL45: 5/8" (16 mm) hortum için 41,3 mm flanş başlı 6000 serisi flanşlı 45° rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-164110-FL45 ne işe yarar?

SB-164110-FL45, 5/8" (16 mm) hortum için 6000 seri SAE flanş başlı 45° hortum rakorudur; flanş ölçüsü 41,3 mm'dir. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. Büyük çaplı hortumların porta güvenli şekilde bağlanması için kullanılır.

Sık sorulan sorular

3000 seri ile 6000 seri flanş arasındaki fark nedir?

Code 61 (3000 seri) ve Code 62 (6000 seri) flanşlar farklı cıvata aralıkları ve flanş kalınlıklarıyla üretilir. Bu ürün 6000 seri flanş başlıdır ve flanş ölçüsü 41,3 mm'dir; porttaki flanş serisi ile aynı olmalıdır.

Rakor hortuma nasıl preslenir?

SB-164110-FL45, 5/8" (16 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

45° açılı gövdenin avantajı nedir?

45° rakor, düz rakorun sığmadığı ama 90°’nin fazla geldiği konumlar içindir. Hortumun rakor çıkışında keskin bükülmesi hortum ömrünü kısaltır; açılı rakor bunu önler.

SB-164110-FL45 teknik ölçüleri

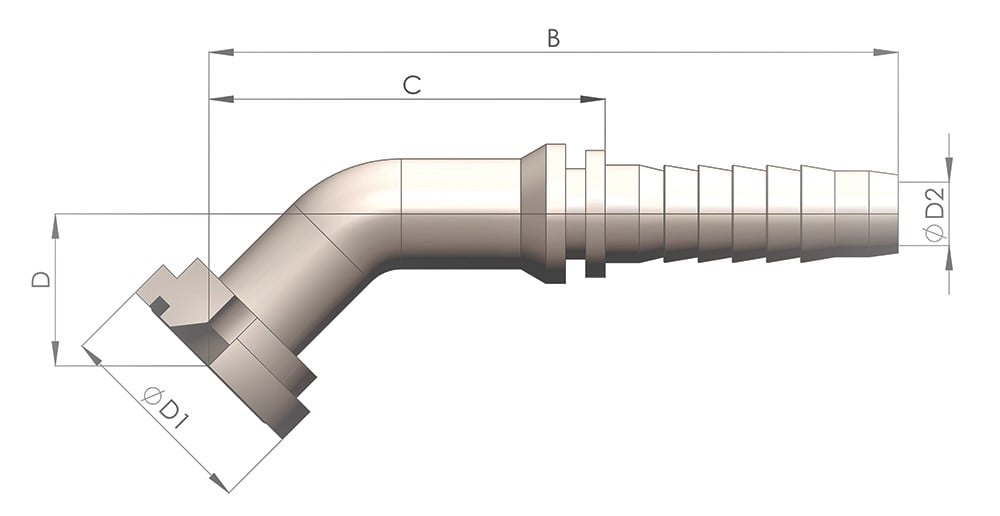

Tabloya göre Flanş Ölçüsü (ØD1) 41,3, B 105, C 65, D 25, ØD2 11. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
