SB-163807-FL45, 5/" (16 mm) hortum için 38,1 mm flanş başlı OLC 3000 serisi flanşlı 45° rakor ürünüdür.
3000 serisi flanşlı 45° rakor ne için kullanılır?
SB-163807-FL45, 5/" (16 mm) hortum için 3000 seri SAE flanş başlı 45° hortum rakorudur; flanş ölçüsü 38,1 mm'dir. Dişli bağlantının zor sıkıldığı büyük çaplarda montajı kolaylaştırır ve sızdırmazlığı flanş yüzündeki O-ring sağlar. Ekskavatör, yükleyici ve vinç gibi yüksek debili makinelerin ana hatlarında tercih edilir.
Sık sorulan sorular
Bağlantıda conta gerekir mi?
Bu ürünün bağlantı tarafı 3000 seri flanş başıdır. Flanşlı rakorlar porta dişle değil, yarım flanş ve cıvatalarla bağlanır; sızdırmazlığı flanş yüzündeki O-ring sağlar. Bu ürün 3000 seri (Code 61) ölçülüdür.
5/" hortum ne demek?
5/" (16 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.
Hortum rakoru nasıl takılır?
SB-163807-FL45, 5/" (16 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.
SB-163807-FL45 ölçüleri nelerdir?

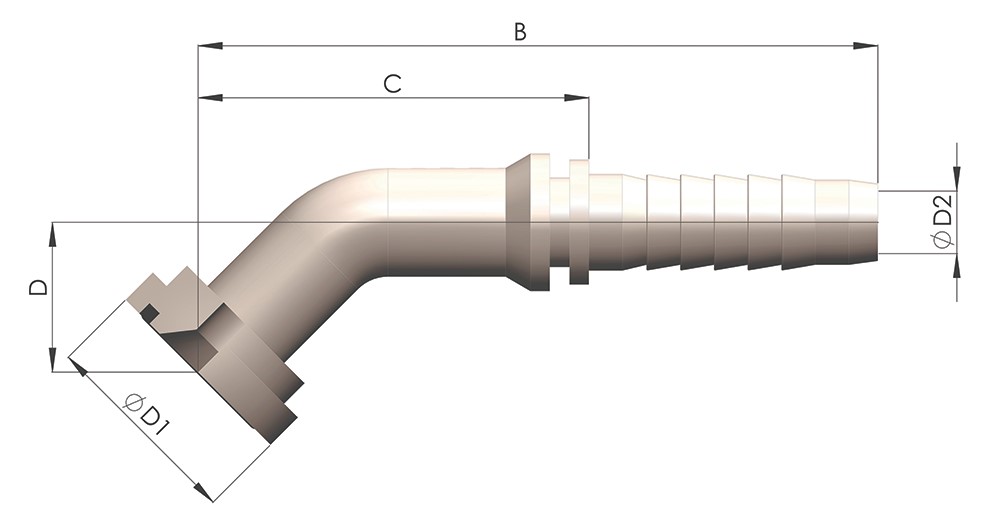

Tabloya göre Flanş Ölçüsü (ØD1) 38,1, B 105, C 65, D 28, ØD2 11. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
- Flanş cıvatalarını çapraz sırayla ve eşit sıkın.
- Hortumu rakor çıkışında keskin bükmeyin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
