5/8'' 34,1 6000 Serisi Flanşlı 90° Rakor (SB-163408-FL90)

SB-163408-FL90, 5/8" (16 mm) hortum için 34,1 mm flanş başlı OLC 6000 serisi flanşlı 90° rakor ürünüdür.

6000 serisi flanşlı 90° rakor nerede kullanılır?

SB-163408-FL90, 5/8" (16 mm) hortum için 6000 seri SAE flanş başlı 90° hortum rakorudur; flanş ölçüsü 34,1 mm'dir. Yüksek debili ve büyük çaplı hatlarda pompa, valf ve motor portlarına yarım flanş ve cıvatalarla bağlanır. İş makineleri, presler ve büyük hidrolik ünitelerde pompa emiş/basma hatlarında kullanılır.

Sık sorulan sorular

Flanş serisi nasıl seçilir?

Aynı hortum çapında 3000 seri ve 6000 seri flanş başlarının ölçüleri farklıdır; birbirinin yerine kullanılamazlar. Bu ürün 6000 seri flanş başlıdır ve flanş ölçüsü 34,1 mm'dir; porttaki flanş serisi ile aynı olmalıdır.

SB-163408-FL90 hangi hortuma uyar?

5/8" (16 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

90° rakor ne zaman tercih edilir?

90° rakor, hortumu porttan hemen sonra keskin bükmeden dik yöne alır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-163408-FL90 ölçüleri nelerdir?

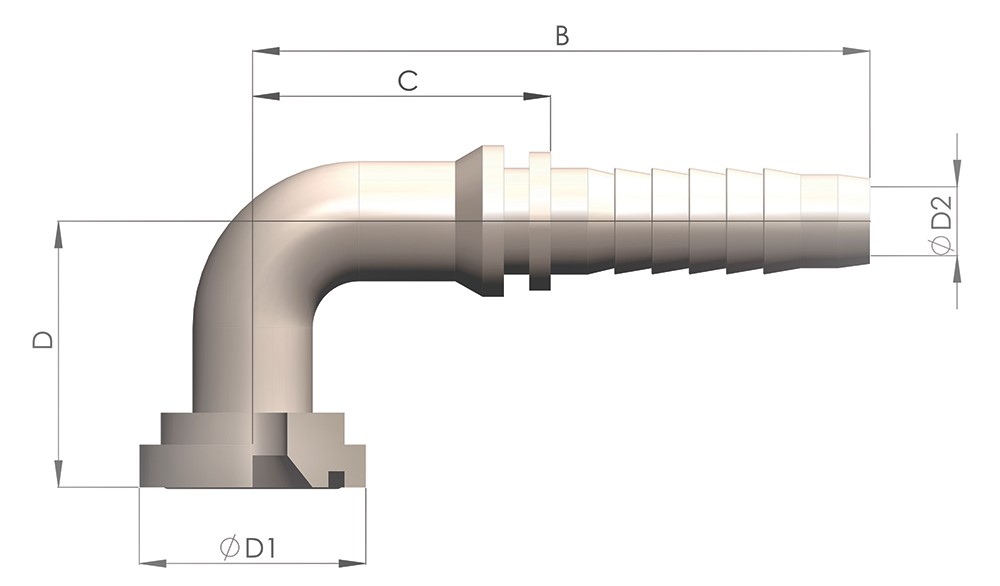

Tabloya göre Flanş Ölçüsü (ØD1) 34,1, B 90, C 50, D 50, ØD2 11. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü ve bağlantı standardını montajdan önce kontrol edin.
• Flanş O-ringinin kanala tam oturduğunu kontrol edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
