5/8-18 Unfx5/8-18 Unf Pgn (SB-1616-WWPGN)

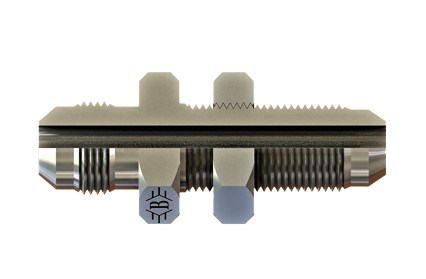

SB-1616-WWPGN, 5/8-18 UNF ölçüsünde OLC UNF perde geçiş nipeli ürünüdür.

UNF perde geçiş nipeli nerede kullanılır?

SB-1616-WWPGN, 5/8-18 UNF bağlantılı bir panel, sac veya depo duvarından geçen perde geçiş rakorudur. Gövde duvardaki delikten geçirilir ve kontra somunla iki taraftan sıkılarak sabitlenir; hat duvarın bir yüzünden diğerine sızdırmaz şekilde geçer. Makine kabinlerinden dışarı çıkan hatlarda ve depo kapaklarında tercih edilir.

Sık sorulan sorular

Perde geçiş rakoru nasıl monte edilir?

Perde geçişte gövde bir taraftan omuzuna, diğer taraftan kontra somuna dayanarak duvarı sıkıştırır. Delik fazla büyük açılırsa gövde oynar; dişli gövde çapına uygun delik açılmalıdır.

SB-1616-WWPGN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 5/8-18 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

5/8-18 UNF dişi nasıl tanınır?

5/8-18 UNF, inç ölçülü ince adımlı Amerikan dişidir; 5/8" çapta inç başına 18 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

5/8-18 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
