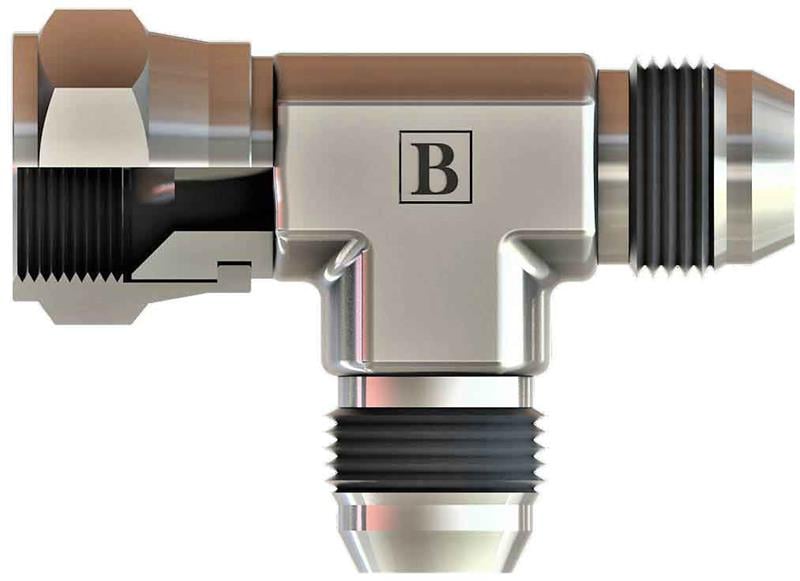

5/8-18 Unf Unf Yan Bacak T Rakor (SB-1616-WYT)

SB-1616-WYT, 5/8-18 UNF ölçüsünde OLC UNF yan bacak T rakor ürünüdür.

SB-1616-WYT ne işe yarar?

SB-1616-WYT, 5/8-18 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Yan bacak tipinde farklı bağlantı ucu T’nin yan kolunda bulunur; uçların konumu teknik resimde gösterilir. Paralel çalışan silindir veya motorlara akış dağıtmak için tercih edilir.

Sık sorulan sorular

SB-1616-WYT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 5/8-18 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

5/8-18 UNF ne anlama gelir?

5/8-18 UNF, inç ölçülü ince adımlı Amerikan dişidir; 5/8" çapta inç başına 18 diş bulunur. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1616-WYT sızdırmazlığı nasıl sağlanır?

Bu ürünün 5/8-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

SB-1616-WYT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 5/8-18-UNF, C 24,5, B 25, ØD 7,5, A1 17, A2 21. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
