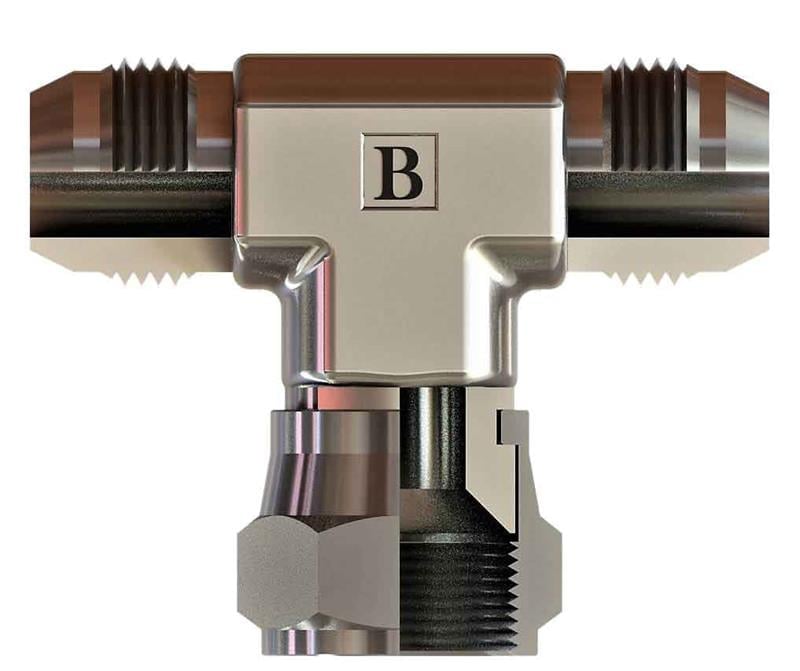

5/8-18 Unf Unf Orta Bacak T Rakor (SB-1616-WOT)

SB-1616-WOT, 5/8-18 UNF ölçüsünde OLC UNF orta bacak T rakor ürünüdür.

UNF orta bacak T rakor nerede kullanılır?

SB-1616-WOT, 5/8-18 UNF bağlantılı bir hattı üç yöne ayıran T rakordur. Orta bacak tipinde farklı bağlantı ucu T’nin orta kolunda bulunur; uçların konumu teknik resimde gösterilir. Tesisatta ek bağlantı noktası gerektiğinde hattı kesmeden kol almak için kullanılır.

Sık sorulan sorular

SB-1616-WOT için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 5/8-18 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

5/8-18 UNF ne anlama gelir?

5/8" UNF dişte inç başına 18 diş vardır; bu yüzden tabloda 5/8-18 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bağlantıda conta gerekir mi?

Bu ürünün 5/8-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1616-WOT ölçüleri nelerdir?

Tabloya göre Diş Ölçüsü T1 5/8-18-UNF, B 25, C 24,5, ØD 7,5, A1 17, A2 21. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
