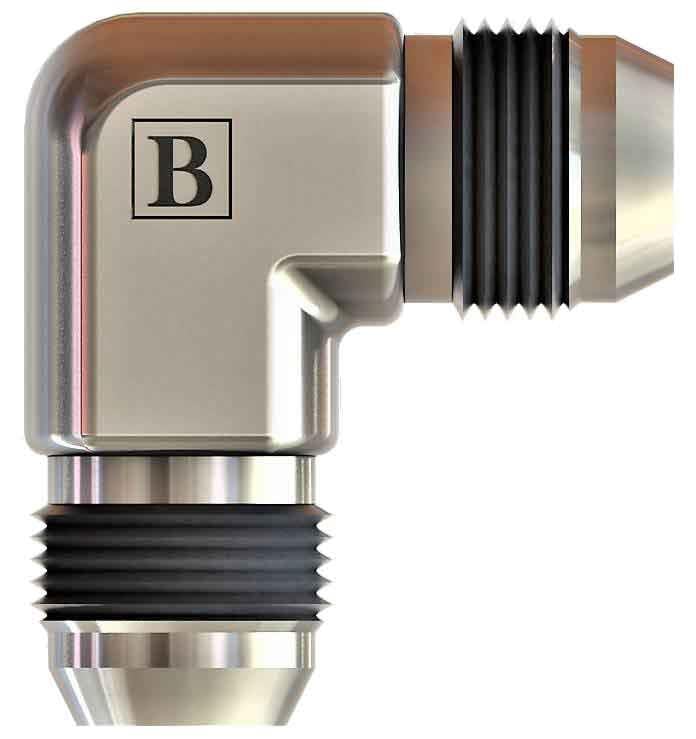

5/8-18 Unf Unf Dirsek (SB-1616-WD)

SB-1616-WD, 5/8-18 UNF ölçüsünde OLC UNF dirsek ürünüdür.

UNF dirsek ne için kullanılır?

SB-1616-WD, 5/8-18 UNF bağlantılı hattı 90° döndüren bir dirsek rakordur. Dar alanlarda hortum veya borunun keskin bükülmesini önleyerek hattı porttan farklı yöne çıkarır. Makine gövdesine yakın, sıkışık montaj noktalarında tercih edilir.

Sık sorulan sorular

SB-1616-WD için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 5/8-18 UNF ölçüsündedir. Karşı parçayı seçerken diş ölçüsüyle birlikte bağlantı standardını da kontrol edin.

5/8-18 UNF dişi nasıl tanınır?

5/8-18 UNF ifadesinde 5/8" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Bu bağlantı nasıl sızdırmazlık sağlar?

SB-1616-WD ürününün 5/8-18 UNF tarafı JIC 37° (UNF) bağlantıdır. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

Tablodaki harfler neyi gösterir?

Tabloya göre Diş Ölçüsü T1 5/8-18-UNF, B 25, ØD 7,5, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
