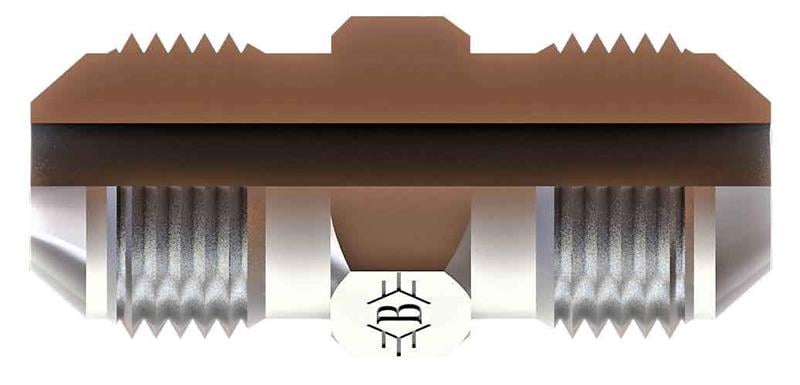

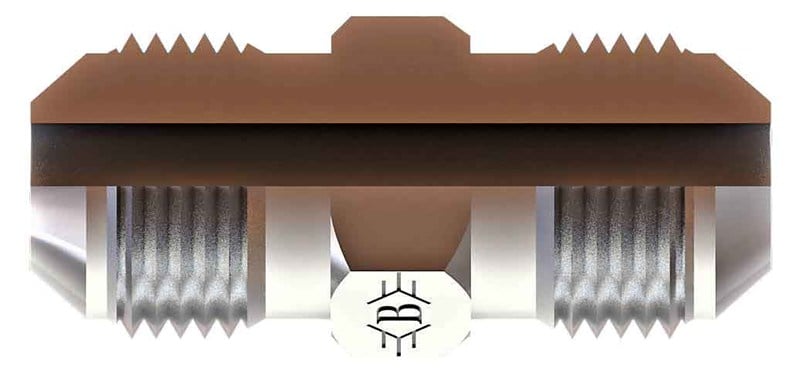

5/8-18 5/8-18 Unf 37 Ara Nipel Rakor (SB-1616-WWN)

OLC SB-1616-WWN: 5/8-18 UNF ölçüsünde UNF 37° ara nipel. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

SB-1616-WWN ne işe yarar?

SB-1616-WWN, iki bağlantıyı birbirine bağlayan bir nipel / geçiş parçasıdır. Pompa, valf ve blok portlarında, hortum rakoru veya boru bağlantısına geçiş için kullanılır. Farklı standartlarda üretilmiş ekipmanları bir araya getirirken ara parça olarak kullanılır.

Sık sorulan sorular

SB-1616-WWN için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 5/8-18 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

5/8-18 UNF ne anlama gelir?

5/8-18 UNF, inç ölçülü ince adımlı Amerikan dişidir; 5/8" çapta inç başına 18 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bu bağlantı nasıl sızdırmazlık sağlar?

Bu ürünün 5/8-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1616-WWN teknik ölçüleri

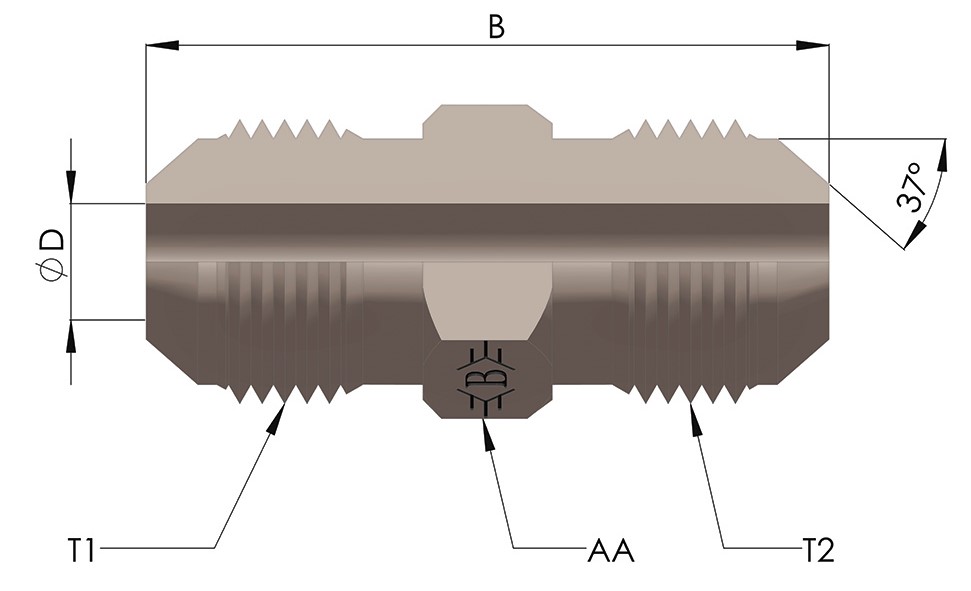

Tabloya göre Diş Ölçüsü T1 5/8-18, Diş Ölçüsü T2 5/8-18, B 39, ØD 7,5, AA 17. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (5/8-18 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
