5/8 1''3/16-12 Orfs Somunlu Düz Rakor (SB-1630-OSD)

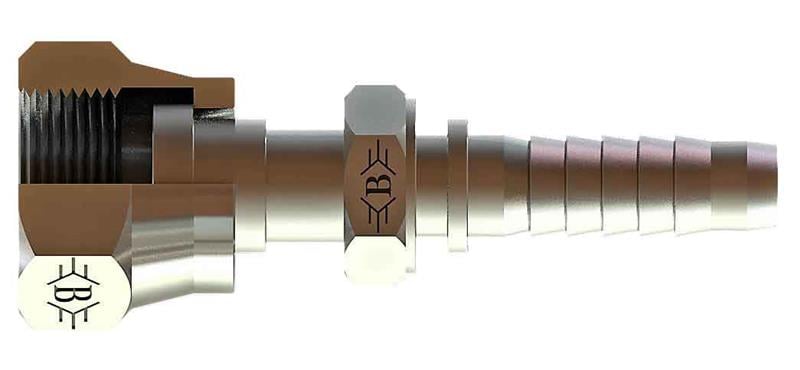

SB-1630-OSD, 5/8" (16 mm) hortum için 1 3/16-12 ORFS bağlantılı OLC ORFS somunlu düz rakor ürünüdür.

ORFS somunlu düz rakor ne için kullanılır?

SB-1630-OSD, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 1 3/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1630-OSD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 1 3/16-12 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

1 3/16-12 ORFS ne anlama gelir?

1 3/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 3/16-12 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

SB-1630-OSD sızdırmazlığı nasıl sağlanır?

SB-1630-OSD ürününün 1 3/16-12 ORFS tarafı ORFS bağlantıdır. ORFS (O-Ring Face Seal, SAE J1453 / ISO 8434-3) bağlantıda erkek ucun düz alnındaki kanala yerleşen O-ring, somun sıkıldığında karşı parçanın düz yüzeyine bastırılır.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 1"3/16-12, B 83,5, C 43,5, ØD 12, AA 36. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
