5/8 1''3/16-12 Orfs Somunlu 90° Rakor (SB-1630-OS90)

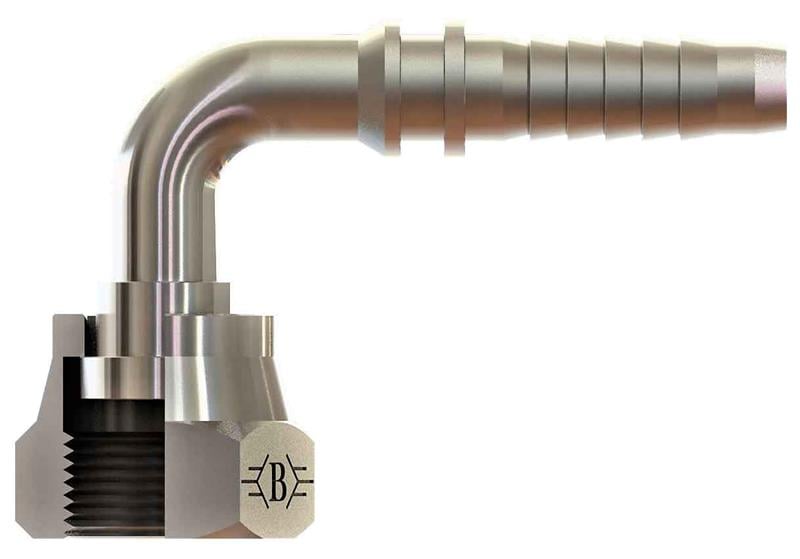

SB-1630-OS90, 5/8" (16 mm) hortum için 1 3/16-12 ORFS bağlantılı OLC ORFS somunlu 90° rakor ürünüdür.

ORFS somunlu 90° rakor nerede kullanılır?

SB-1630-OS90, 5/8" (16 mm) hortumun ucuna preslenerek hortumu 1 3/16-12 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 90° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

1 3/16-12 ORFS ne anlama gelir?

1 3/16" UNF dişte inç başına 12 diş vardır; bu yüzden tabloda 1 3/16-12 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

1 3/16-12 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS sisteminde sızdırmazlık, düz alın yüzeyindeki O-ring ile sağlanır; konik bağlantılara göre titreşime ve aşırı sıkmaya daha toleranslıdır.

90° açılı gövdenin avantajı nedir?

Port duvara veya başka bir parçaya yakınsa 90° gövde hortuma bükülme payı bırakır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-1630-OS90 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 1"3/16-12, B 88, C 48, D 47, ØD 12, AA 36. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
